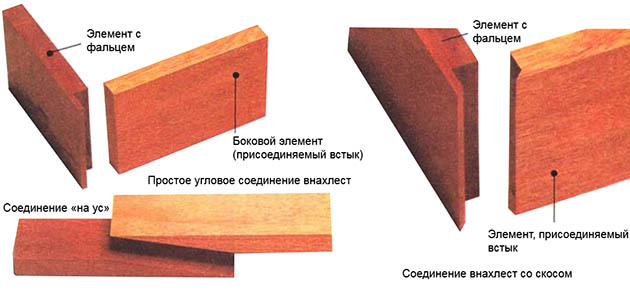

Соединения внахлест для простых конструкций
Угловое соединение внахлест - это обычное соединение для простых конструкций ящиков и шкафов. В этом соединении (иногда называемом фальцевым) конец одной части останавливается в фальц (уступ) на торцевой кромке ответного элемента. Остающаяся часть древесины после выборки фальца и создает нахлест, и закрывает торцевую текстуру второй половины соединения.

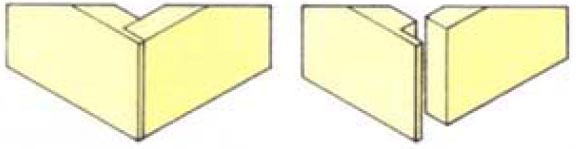

Простое соединение внахлест
Это не очень прочное соединение и требует закрепления, но оно прочнее и имеет более привлекательный вид. чем соединение встык.
Соединение «на ус»
Разновидностью соединения, объединяющего нахлест и скос, является соединение «на ус», используемое для сращивания деталей. Длинные отлогие скосы на обеих частях соединения дают большую поверхностъ для склеивания. Скос выполняется пилой или рубанком при соотношении длины скоса к толщине материала по меньшей мере 1:4. Соединение «на ус» может называться косым стыком, соединением вполунахлест, внапуск, в косой замок.
Вырезание соединения

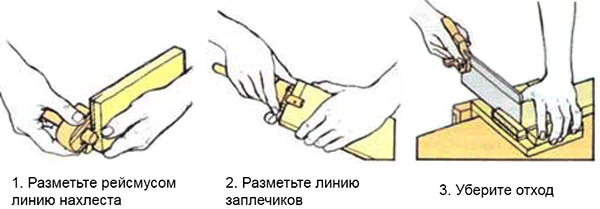

Обрежьте заготовку по длине. Установите рейсмус на ширину от трети до половины толщины детали с фальцем. Прочертите с одного конца заготовки разметочные линии на торцевой грани и верхней и нижней кромках (1). Отрегулируйте рейсмус по толщине элемента, присоединяемого встык. По торцу детали с фальцем рейсмусом прочертите линию на ее боковой грани н кромках (2). Пометьте отход карандашом. Зафиксируйте деталь с фальцем в тисках.
Спилите древесину полиции нахлеста до линии заплечиков. Прижав заготовку к упору для поперечного пиления коротких деталей, пилите по линии заплечиков, чтобы отделить отходный материал от заготовки (3). Подровняйте при необходимости за плечиковым рубанком. Нанесите клей, зафиксируйте детали вместе и укрепите для прочности отделочными гвоздями через боковую часть, присоединяемую встык.

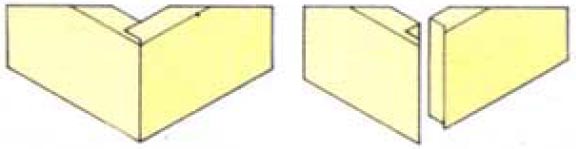

Соединение внахлест со скосом
Нахлест со скосом выглядит более аккуратно, чем простой нахлест, но он и более сложен в изготовлении.
Вырезание соединения

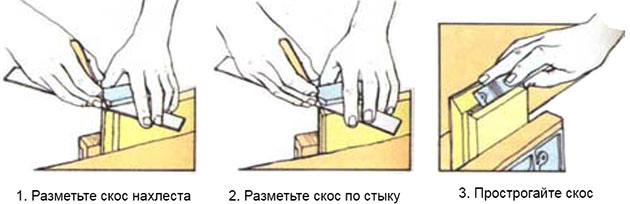

Разметьте и вырежьте нахлест. Разметьте скос 45° на боковых кромках нахлеста (1). Ровно проведите линию разметки с внутренней стороны нахлеста. Аккуратно сострогайте отход до линии скоса. Разметочным рейсмусом в том же положении начертите линию на внутренней стороне и боковых кромках стыковой детали соединения, начиная с конца. Затем, прижав колодку к внешней стороне, прочертите линию по торцу и боковым кромкам так, чтобы встретиться с линией заплечиков.
Разметьте скос на каждой кромке от внешней стороны до точки встречи двух линий разметки от рейсмуса (2). Положите заготовку на верстачный упор для поперечного пиления коротких заготовок и пилите по линии заплечиков до скоса. Зажмите заготовку вертикально в тисках и пилите по линии разметки рейсмуса, чтобы отделить отходную часть материала. Также в тисках осторожно обработайте скос заплечиковым рубанком (3).
