Делаем соединения вполдерева своими руками

Соединения вполдерева (могут называться простой или прямой замок) выполняются из компонентов одинаковой толщины, при этом в каждой части выбирается половина материала по толщине. Они довольно легко вырезаются и применяются в рамных конструкциях, когда один элемент должен пересечь или соединиться с другим в одной плоскости, не выступая друг над другом. Это соединение можно выполнять машинным или ручным способом с помощью пилы и стамески. Далее показаны способы ручного изготовления различных видов базового соединения.

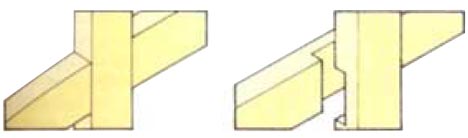

Поперечное соединение вполдерева

Это лучшее соединение, когдa горизонтальная перекладина пересекает вертикальную стойку рамной конструкции, как, например, при разделении секций шкафа или в рамах окон и дверей.

Разметка соединения

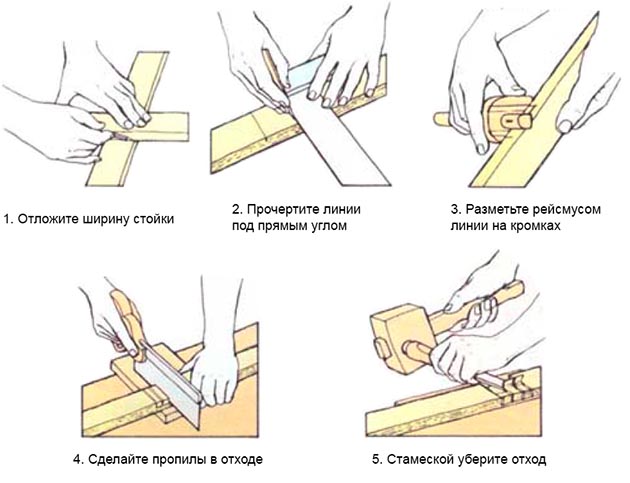

Обычно не пропиливается лицевая сторона стойки, хотя соединение имеет равные характеристики прочности в любую сторону. Разметьте ширину стойки на перекладине (1). С помощью разметочного ножа и угольника прочертите линии разметки на лицевой стороне перекладины и до половины ее кромок (2). Переверните заготовку и проделайте то же самое для разметки задней стороны стойки.

Установите рейсмус на половину толщины древесины и прочертите линии на боковых кромках между уже нанесенными линиями разметки, действуя от лицевой стороны каждого элемента (3). Пометьте отходную часть материала.

Вырезание соединения

С помощью верстачного упора для коротких заготовок пропилите древесину по линии заплечиков до глубины линии разметки рейсмуса. Следите за тем, чтобы пила работала по внутренней - отходной - части материала между линиями разметки, так как неплотное соединение недостаточно прочное и имеет неприглядный вид. Сделайте один-два дополнительных пропила, равномерно распределенных по отходной части, чтобы облегчить дальнейшую работу стамеской (4).

Установите заготовку в тиски. Стамеской соответствующего размера и киянкой уберите лишнюю древесину. Стамеской работайте в сторону середины, слегка направляя ее вверх (5). Переверните заготовку для срезания материала с другой стороны. Выбрав основную часть отхода, срежьте остаток в середине. Чтобы убрать волокна, оставшиеся после пиления в основании заплечиков, стамеску держите вертикально. Проверяйте плоскостность дна выборки с помощью боковой кромки стамески.

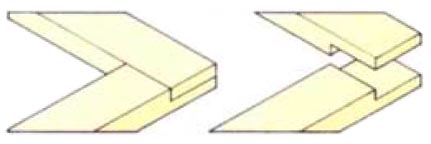

Угловое соединение вполдерева

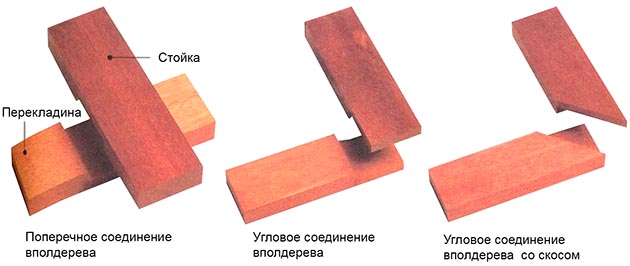

Угловые соединения вполдерева (называемые также угловым замком) изготавливаются легко, но их прочность зависит от склейки, и может потребоваться их усиление за счет шурупов или нагелей. Угловое соединение вполдерева со скосом является более изящной версией, но не таким прочным из-за уменьшенной площади склейки.

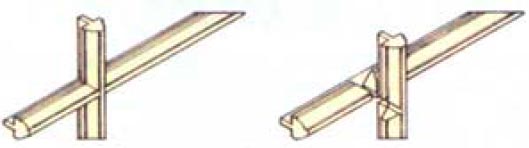

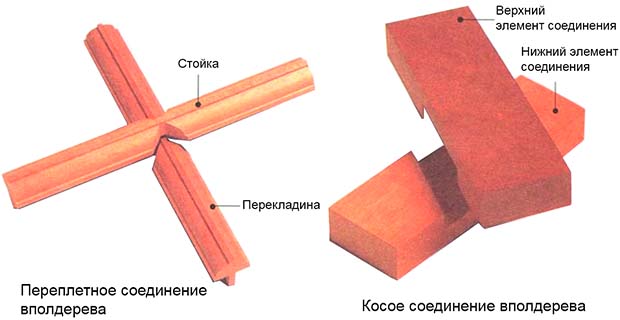

Переплетное соединение вполдерева

Вырезание соединения вполдерева в элементах оконных и дверных переплетов с декоративной обработкой кромок принципиально не отличается от выполнения поперечного (перекрестного) соединения вполдерeвa. Однако есть дополнительные трудности, связанные с обработкой фасонной части.

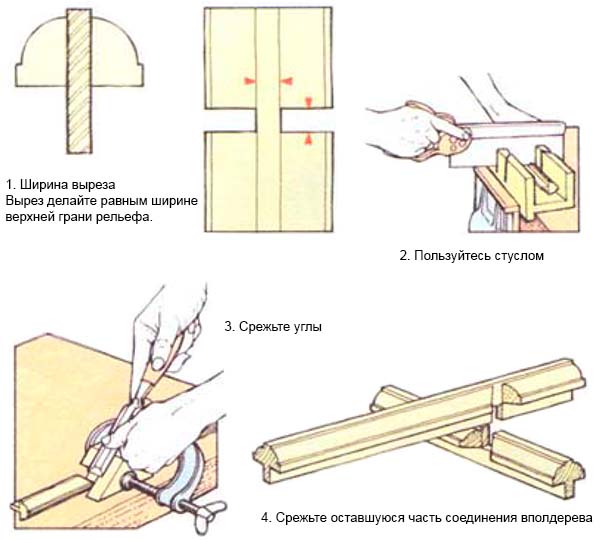

Вырезание элементов соединения

После разметки положения соединения с каждой его стороны срежьте рельеф. При этом пилите до края верхней грани рельефа. Ширина этого выреза должна равняться ширине верхней грани рельефа (1). Поскольку на криволинейной поверхности трудно нанести разметку, используйте стусло для правильного направления пиления (2). Сделайте деревянный блок со скосом 45° для подравнивания рельефа. Зажмите вместе блок и деталь и стамеской срежьте углы (ребра) рельефа (3).

Теперь выполняйте соединение вполдерева в оставшейся части каждого элемента. Глубина выреза в них должна совпадать с нижним уровнем рельефа (4).

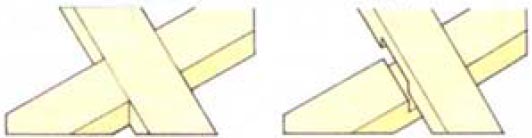

Косое соединение вполдерева

Косое соединение вполдерева вырезается так же, как и обычное поперечное соединение, но вырезы выполняются под углом. Главное различие заключается в разметке заплечиков.

Разметка соединения

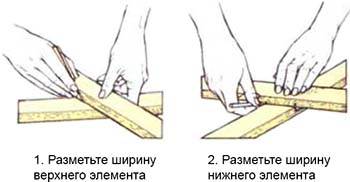

Разметка угла 45° не вызывает затруднении при использовании ерунка. Для разметки другого угла воспользуйтесь выставленной по транспортиру малкой или точным чертежом. Нанесите одну линию разметки косого заплечики на лицевой стороне нижнего элемента. Положите верхний элемент на линию и отметьте его ширину (1). Прочертите вторую линию разметки заплечика по этой отметке. Прочертите перпендикулярные линии до середины кромок и разметьте рейсмусом линию между ними по центральной оси кромок.

Положите на место верхний элемент лицевой сторон ой вверх и разметьте ширину нижнего элемента на обеих боковых кромках верхнего (2). Разметьте вырез на нижней стороне с помощью ерунка или малки.

Вырезание соединения

Вырежьте пилой и стамеской отходную часть материала из обоих элементов так же, как и при выполнении поперечного соединения вполдерева, но с учетом размеченного угла.

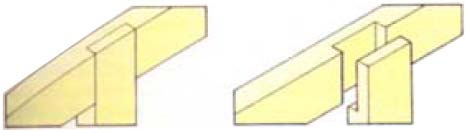

Тавровое соединение (врубка) вполдерева

Это сравнительно прочное рамное соединение используется, когда один его элемент должен при пересечении с другим оканчиваться заподлицо на внешней кромке второго.

Разметка элементов соединении

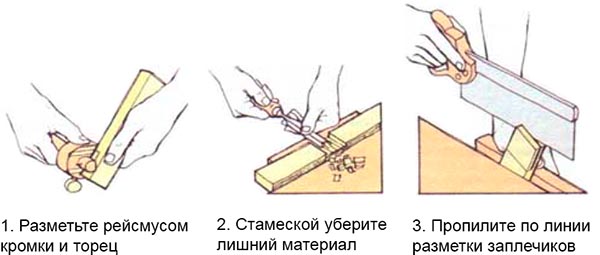

После разметки выреза на поперечном элементе по методу выполнения поперечного соединения вполдерева срежьте под прямым углом конец вертикального элемента и разметьте ширину поперечного элемента на нижней стороне вертикального. Продолжите линию на кромки и рейсмусом прочертите линии вдоль кромок и на торце (1).

Вырезание элементов соединения

Пилой и стамеской удалите отходную часть древесины с поперечного элемента (2). Сначала пропилите до линии разметки рейсмуса (пила движется по отходной части древесины), а затем линии заплечиков, чтобы отделить отход в вертикальном элементе (3).

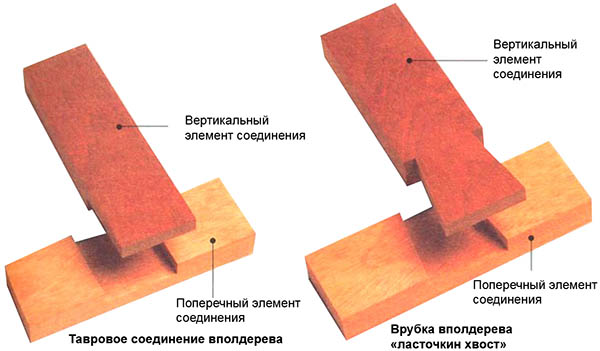

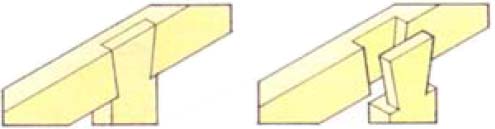

Врубка вполдерева «ласточкин хвост»

Врубка вполдерева «ласточкин хвост» похоже на тавровое соединение вполдерева, но более прочно, так как обладает большом сопротивлением на разрыв по оси вертикального элемента. Может называться также врубкой вполдерева полусковороднем, поперечным замком в простой сковородень и другими производными от этих названиями.

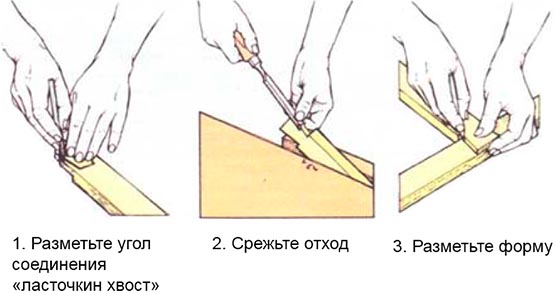

Разметка и вырезание элементов соединения

Сначала вырезается вертикальный элемент, образующий «хвост». Разметьте и вырежьте нахлестнуто часть, как указано для простого таврового соединения вполдерева. Угол «ласточкина хвоста» разметьте по шаблону или трафарету (1) или используйте линейку. Вырежьте отход пилой или стамеской, в зависимости от размеров соединения (2). Положите «ласточкин хвост» на поперечный элемент и разметьте его форму на лицевой стороне (3). Продолжите линии по кромкам и между ними начертите линию глубины рейсмусом. Затем можно выбрать отход с помощью пилы и стамески.
