Основные элементы столярно-плотничных изделий и конструкций

В столярно-плотничном производстве различают изделия и конструкции. Под изделием понимают предмет определенного назначения (оконный или дверной блок, встроенный шкаф). Крупноразмерные плотничные изделия называют конструкциями (панели стены, балки перекрытий, стропила крыш зданий и др.).
Изделия и конструкции состоят из деталей и сборочных единиц.
Деталь — простейший элемент изделия или конструкции, изготовленный из однородного материала (бревна, бруса, доски, фанеры и древесных плит) без сборочных операций. Она может быть цельной (брусок оконной или дверной коробки, брус стены) или клееной (склеенный по длине брусок, или по ширине щит, филенка из фанеры). Деталь может иметь защитно-декоративное покрытие (эмалевое, лаковое и др.).

Деревянная сборочная единица

Сборочная единица состоит из деталей, соединенных между собой посредством сборочных операций (шипами и врубками, пазами и гребнями, гвоздями и шурупами, болтами и скобами, зубчатыми пластинами, винтовыми стяжками и др.). К сборочным единицам относят рамки и коробки оконных и дверных блоков, венцы бревенчатого и брусчатого срубов домов. Узлом называют часть изделия или конструкции в месте соединения их деталей (угловые соединения рамок и коробок, бревен и брусьев при рубке стен, элементов стропил крыши). Под комплектом понимают набор материалов, деталей, изделий, конструкций и крепежных элементов, необходимых для устройства частей зданий (стен, перекрытий, лестниц, крыши) или возведения в целом сборных деревянных домов заводского изготовления.

Столярно-строительные изделия и плотничные конструкции состоят из таких основных конструктивных элементов, как брусок, рамка, коробка и щит. Пространственные системы из бревен, брусьев, досок и брусков называют срубом или каркасом. Бруском считают деталь, которая имеет ширину более двух ее толщин.
Брусковая или досковая деталь может быть цельной, клееной, прямолинейной или криволинейной по длине, прямоугольного или профильного поперечного сечения. Широкую боковую поверхность брусковой и досковой детали называют пластью, а более узкую — кромкой. Линия пересечения пласта и кромки образует ребро. Концевую поперечную поверхность таких элементов называют торцом. Пласта и кромки могут быть плоскими или профильными. Применяют детали круглого поперечного сечения.
В зависимости от назначения детали могут иметь разные размеры, форму и назначения.

Раскладка — брусок, который закрывает кромку щита или рамки. В поперечном сечении она может быть прямоугольной или профильной.

Штапик — брусок для крепления вставленных в четверть стекла или филенки.

Филенка — щиток, вложенный внутрь шпунта (узкого паза) или четверти рамки. По форме она может быть плоской (из фанеры или древесностружечных плит) и со скошенными или профильными краями.

Фаска — скос ребра детали.

Смягчение — небольшое закругление ребра детали радиусом 1-2 мм.

Закругление — более значительное заоваливание ребра детали по сравнению со смягчением. Фаска, смягчение и закругление детали уменьшают возможность ее повреждения и улучшают внешний вид детали.

Галтель — полукруглая выемка на ребре, пласта или кромке детали.
Калевка — кромка детали, фигурно обработанная в целях декоративного оформления.

Фальц — прямоугольная выемка со стороны ребра детали. Выступающую часть, полученную при отборке фальца, называют губкой.
Фальц с равными сторонами называют также четвертью. Провес— несовпадение по высоте (по толщине) поверхностей соединяемых между собой деталей в одной плоскости. Провес иногда называют уступом. Провес устраняют (снимают) строганием, фрезерованием, циклеванием или шлифованием. Наличие малого провеса упрощает сборку изделий. Часть крышки верстака, табурета, стола, выступающая за пределы их основания, образует свес, который конструктивно принимают равным 10-50 мм. Свес меньшего размера называют платиком.
Паз — прямоугольное или полукруглое углублением, гребень — выступ такого же профиля на кромке детали.

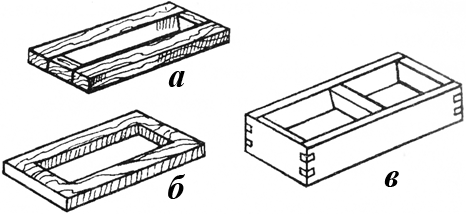

Конструкции щитов: а — из фанеры; б— из клеевой древесины	Конструкция рамок и коробки: а — рамка брусковая; б — рамка щитовая; в — коробка

Брусковые и досковые детали из цельной древесины больше подвержены растрескиванию и короблению, чем клееные. Такие детали больших сечений (50 * 100 мм) целесообразнее изготавливать клееными, они более прочные и формоустойчивые. При этом возможно использование короткомерных и низкосортных заготовок для получения качественных деталей. Из брусковых и досковых деталей изготавливают рамки, коробки и щиты. Рамка — плоскостная сборочная единица, толщина которой равна толщине составляющих ее деталей, а коробка — объемная сборочная единица, высота которой равна ширине образующих ее брусковых и досковых деталей.
Изготавливают рамки и коробки прямоугольной формы (оконные и дверные коробки, створки и фрамуги оконных переплетов, рамки филенчатых дверных полотен) из четырех и более деталей. Однако для уникальных зданий они могут иметь сложную многоугольную или полукруглую форму.
Щит — сплошной конструктивный элемент плоскостной формы, у которого длина и ширина во много раз превышают его толщину (щитовое дверное полотно, щит опалубки. Щиты изготавливают из различных древесных материалов и разной конструкции. Щит может быть деталью или сборочной единицей.

По конструкции различают сплошные (из клееной древесины, древесных плит и фанеры) и рамочные щиты. Рамка щита состоит из четырех и более деталей, которые соединяют между собой в углах на шипах с клеем, впритык или вполдерева со скреплением гвоздями или скобами. Просветы рамки (на шипах с клеем) могут заполняться щиткамифиленками для получения филенчатых щитов. Рамку облицовывают с двух противоположных сторон твердой древесноволокнистой плитой или фанерой, помещая внутрь рамки заполнитель. Заполнение может быть сплошным (из брусков древесины, стружечно-клеевой смеси, пенопласта), мелкопустотным (из разреженных брусков-реек, решеток из полосок древесноволокнистой плиты, фанеры, шпона).
