Точность обработки древесины по техническим условиям

Под точностью обработки понимают степень соответствия изготовленной детали, которая задана чертежом и техническими условиями. Характеризуется точностью размеров, точностью формы и шероховатостью поверхности. От точности обработки зависят взаимозаменяемость деталей, прочность их соединений, удобство сборки и качество изделий и конструкций. Взаимозаменяемость — свойство изготовленных деталей обеспечить сборку их в изделия без дополнительной подгонки.

Взаимозаменяемость может быть достигнута при строгом соблюдении системы допусков и посадок в деревообработке. Размером называют числовое значение линейной величины (длины, ширины, толщины, диаметра и др. Действительным считают размер, установленный измерением готовой детали с допустимой погрешностью. Предельными называют наибольший и наименьший размеры, между которыми должен находиться или которым может быть равен действительный размер. Номинальным размером определяют предельные размеры. Он служит началом отсчета от нулевой линии.

Отклонением называют алгебраическую разность между действительным или предельным и соответствующим номинальным размерами. Различают действительное отклонение (разность между действительным и номинальным размерами). Наибольшее верхнее и нижнее отклонения относят к предельным отклонениям.

Допуском называют разность между наибольшим и наименьшим предельными размерами. Полем допуска считают поле, ограниченное верхним и нижним отклонениями при изображении допуска. Квалитет — совокупность допусков, соответствующих одинаковой степени точности всех номинальных размеров.

Различают сопрягаемые (шип и проушина или гнездо, гребень и паз) и несопрягаемые (свободные) элементы. При сопряжении двух деталей или сборочных единиц, входящих одна в другую, выделяют внешнюю охватывающую и внутреннюю охватываемую поверхности. Охватывающую поверхность называют отверстием (проушиной, гнездом, пазом), а охватываемую — валом (шипом, гребнем). Если два соединенных элемента должны быть в изделии взаимно подвижными (оконная створка), то между ними предусматривают зазор.

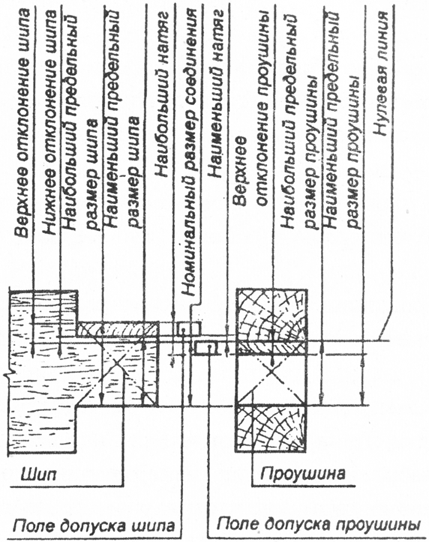

Схема расположения полей допусков элементов соединений сопрягаемых деталей при посадке с натягом

Зазором называют разность между размерами отверстия и вала, если размер отверстия больше размера вала. При неподвижном соединении элементов (шиповое соединение на клею) между ними должен быть натяг — разность между размерами вала и отверстия до сборки, если размер вала (шипа) больше размера отверстия (проушины или гнезда). Характер соединения элементов деталей, определяемый величиной получающихся в нем зазоров или натягов, называют посадкой. Она образуется сочетанием допускаемых отклонений отверстия от вала (проушины и шипа, паза и гребня). Для размеров сопрягаемых элементов устанавливают посадку, а для несопрягаемых — допуск.

Для контроля размеров деталей применяют различные виды калибров: скобы, пробки, уступомеры и др. Скобами проверяют наружные размеры: длину, ширину, толщину и диаметр. Пробками контролируют внутренние размеры круглых отверстий проушин, гнезд, пазов, проемов для оконных переплетов, дверных полотен. Уступомеры используют при проверке высоты шипа и гребня, глубины паза и гнезда, размера четверти. Точными должны быть измерительные части (губки) калибра. Он имеет две измерительные стороны: проходную (приемочную) и не проходную (браковочную). Размеры проходной и непроходной сторон составляют наибольший и наименьший действительные предельные размеры детали или изделия с точностью до 0,01 мм.

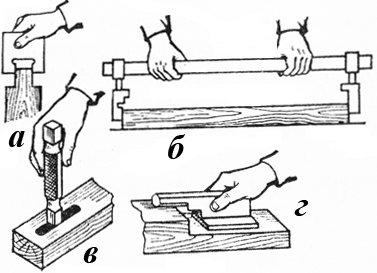

Контроль размеров деталей предельными калибрами: а — пробкой; б — скобой; в —.уступомером; А1 — наименьший предельный размер; А2 — наибольший предельный размер	Приемы пользования предельными калибрами: а — скобой малых размеров; 6— скобой больших размеров; в — пробкой; г — уступомером

Шероховатость поверхности

Точность обработки деталей из древесины и древесных материалов характеризуется не только точностью формы и размеров, но и шероховатостью их поверхностей. Под шероховатостью поверхности понимают степень соответствия ее теоретическим гладким геометрическим поверхностям (плоскости, цилиндра, шара). Поверхности обработанных заготовок, деталей не свободны от неровностей (выступов и впадин), вызываемых несовершенством режущих инструментов и станков, способов и режимов обработки, свойствами обрабатываемых материалов.

Шероховатость поверхности древесины и древесных материалов характеризуют числовой величиной неровностей, которые имеют высоту и шаг. Под высотой неровности понимают расстояние от ее вершины до дна впадины. Шероховатость поверхности характеризуют шагом неровностей — расстоянием между двумя соседними выступами или впадинами.
