Угловые и поперечные соединения древесины

Каждый из способов, используемых для соединения между собой деревянных заготовок, называется столярным соединением. Всякое столярное изделие или предмет мебели состоит из определенных элементов - брусков, рамок, решеток, коробок, щитов, а также мелких профильных деталей, которые в результате их правильного и точного соединения превращаются в готовые изделия. Системы, используемые для соединения между собой столярных заготовок, могут называться стыками, сплачиванием или вязкой.

Сборка деревянных щитов наложением

Собственно говоря, в этом случае речь не идет о конструктивном соединении как таковом, поскольку сборка осуществляется в результате наложения одной детали на другую. Фиксирование деталей может быть выполнено гвоздями, шурупами или штифтами и усилено клеем.

Сборка наложением для формирования щитов	Угловое соединение в полдерева	Поперечное соединение вполдерева

Соединение вполдерева

Соединение вполдерева заключается в выполнении на брусе паза вполовину его толщины, которое стыкуется с таким же вырезанным пазом на другом брусе - также вполовину его толщины. Это позволяет выполнять угловые и серединные соединения в форме буквы Т.

Поперечное соединение в паз и «на ус»	Сборка вполдерева с крестообразной зарубкой	Соединение штифтами

Срединное соединение «в лапу» или «на ус»

Этот тип соединения вполдерева в форме буквы Т не ослабляет прочность на изгиб соединяемых деталей.

Угловые и поперечные соединения штифтами	Соединение «на ус» со сквозным плоским вставным штифтом	Выше рисунок: Соединение «на ус» с замком. Ниже рисунок: Варианты соединений в шпунт и гребень

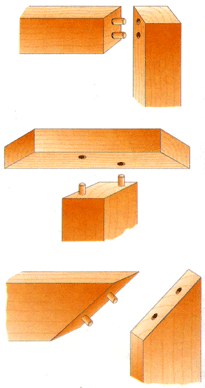

Угловые соединения штифтами

Соединение с помощью штифтов является слабой заменой соединений в паз и шпунт. Оно может быть угловым, поперечным в форме буквы Т или с клеевым швом, проходящим под углом 45°, соединением «на ус» и т.п.

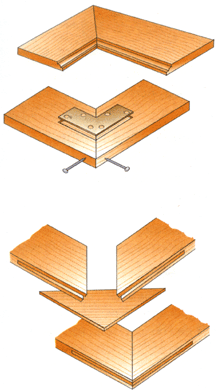

Стык под углом 45° с плоским вставным штифтом

Это соединение выполняется двумя распилами под углом 45° в соединяемых брусках и выдалбливанием стамеской проушины в торцевых частях бруса, когда вставляется сквозной плоский штифт треугольной формы. Соединение является очень прочным, поскольку предоставляет довольно большую поверхность для усиления соединения штифтами, шурупами и т.п.

Стык под углом 45° с плоским замком

Торцы каждой детали срезаются под углом 45°, затем перпендикулярно торцам выполняется сквозная канавка - паз для вставки плоского шипа - замка.

Соединение вполдерева с «ласточкиным хвостом»	Серединное Т-образное соединение в «ласточкин хвост»	Угловое соединение в «ласточкин хвост» со сквозным шипом
Шлицевое соединение в «ласточкин хвост»	Соединение в «ласточкин хвост» внахлестку

Соединение в шпунт и гребень

Это соединение в столярных изделиях используется чаще всего. Для каждого типа изделий имеется огромное разнообразие конструктивных решений: соединение в шпунт и гребень без уступа или с уступом; шпунтовые соединения с канавкой и клином; с канавкой или клином и т.п.

Соединение в «ласточкин хвост»

Соединения в «ласточкин хвост» хорошо выдерживают растягивающие усилия. Трапециевидная форма как шпунта, так и проушины не допускает их проскальзывания относительно друг друга. Так же хорошо ведет себя это соединение и при сжатии.
