Шипорезные станки для зарезки шипов и проушин

Шипорезные станки предназначены для зарезки шипов и проушин. Они подразделяются на рамные и ящичные. Станки шипорезные рамные Ш016-4, ШД10-8, ШД10-10, ШД16-18 применяются для рамных шипов и проушин на концах заготовок при изготовлении рамок и коробок. Станки шипорезные ящичные служат для фрезерования многократных мелких ящичных прямых шипов ШПА-40, ШПК-40, Ш2ПА-2 и шипов ласточкин хвост ШлХ-2, ШлХ-3.

На станке ШПК-40 делают зубчатые (клиновые) шипы для соединения заготовок древесины на клею по длине или под углом друг другу. Рамные и ящичные шипорезные станки бывают односторонними Ш016-4, ШПА-40, ШПК-40, ШЛХ-3 и двухсторонними ШД10-8, ШД10-10, ШД16-8, ШгПА-2. На односторонних станках сначала обрабатывают один конец заготовки, а затем другой, на двухсторонних — одновременно оба ее конца.

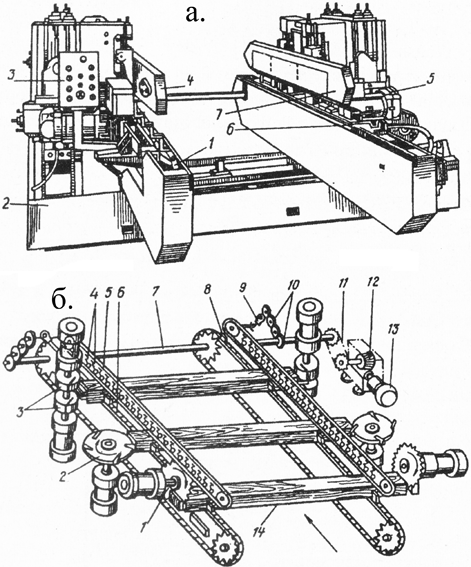

Двусторонний рамный шипорезный станок ШД10-8: а — общий вид станка {1,6— цепные конвейеры; 2 — станина; 3 — пульт управления; 4, 7 — прижимные конвейеры; 5 — электродвигатель); б — принципиальная схема станка (1 — торцовочная пила; 2 —дисковая проушечная фреза; 3 — шипорезные фрезы; 4 — подпружиненные ролики; 5 — клиновой ремень; б — цепной конвейер; 7 — вал; 8 — упор; 9 — карданная передача; 10 — зубчатая передача; 11 — цепная передача; 12 — червячный редуктор; 13 — электродвигатель; 14 — заготовка)

Станок шипорезный двусторонний рамный ШД10-8 имеет станину (2), на которой расположены две колонки с суппортами, цепные (1), (6) и прижимные (4, 7) конвейеры. На каждой колонке установлены четыре электродвигателя, концы валов которых являются шпинделями для насадки режущего инструмента. Правая колонка жестко прикреплена к станине.

Левую колонку можно передвигать по направляющим станины при настройке станка на требуемый размер длины обрабатываемых заготовок с помощью электромеханического привода. Станок имеет пульт управления. Каждая колонка оснащена суппортами с четырьмя инструментальными шпинделями. Первые по ходу подачи заготовок (14) левый и правый, шпиндели имеют пилы (1) для торцовки заготовок в размер по длине.

Прорезные суппорты используются для дисковых проушечных фрез. Последними по ходу подачи заготовок расположены два суппорта с шипорезными фрезами (3) для изготовления шипов. На колонках смонтирован механизм поперечной подачи обрабатываемых заготовок в виде двух параллельных конвейерных цепей (6), надетых на звездочки. Цепи приводятся в движение валом (7) через цепную передачу (11) и червячный редуктор (12) от электродвигателя (13).

На конвейерных цепях установлены упоры (8) для поперечной подачи заготовок. Сверху находятся два клиновых ремня (5), которые прижимаются к заготовкам подпружинными роликами (4). Привод клиновых ремней происходит от вала (7) через зубчатую передачу (10) и карданную передачу (9). Режущие инструменты имеют защитные ограждения, при отмыкании которых станок не включается, предусмотрена электроблокировка.

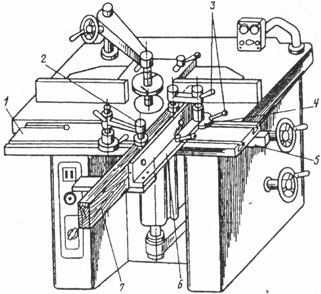

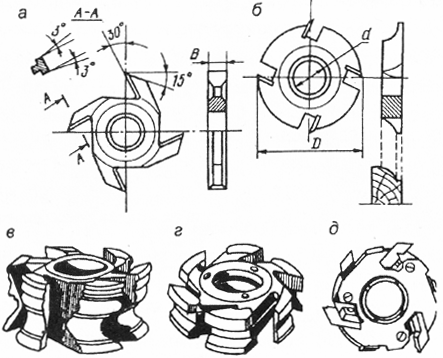

Фрезерный станок с шипорезной кареткой ФСШ-1: 1 — каретка; 2 — пневмоприжим; 3 — стопоры; 4 — круговая шкапа; 5 — направляющая каретка; 6 — угольник; 7 — заготовка	Насадные фрезы: а — цельная пазовая; б, в — цельные фасонные; г — составная; а— сборная со сменными ножами; В — ширина фрезы; D — наружный диаметр фрезы; d — внутренний диаметр посадочного отверстия фрезы

Станок ШД10-8 имеет следующие технические данные: толщина обрабатываемых заготовок до 75 мм, ширина до 750 мм и длина до 2200 мм, скорость подачи заготовок 16 м/мин, диаметр пилы 400 мм, диаметр шиповых фрез 236 мм, диаметр проушечных фрез 350 мм, число пил 2, шиповых фрез 4 и проушечных 2-6, частота вращения режущих инструментов 3000 об/мин и мощность электродвигателей 21,2 кВт. В односторонних рамных шипорезных станках заготовки подаются на режущие инструменты с помощью каретки.
