Заточные станки для режущего инструмента

Во время эксплуатации режущего инструмента его лезвие (или лезвия в многорезцовых инструментах — пилах, фрезах) затупляются, т.е. ухудшаются режущие свойства лезвия инструмента вследствие износа его поверхностей. Заточкой называют технологическую операцию восстановления первоначальной микрогеометрии лезвия режущего инструмента методом абразивной обработки (шлифованием на точильных кругах, брусках) с целью возвращения лезвию исходной режущей способности.

Пилы, фрезы, сверла и другие режущие инструменты могут затачиваться напильниками. От качества заточки режущего инструмента во многом зависят производительность станков, качество выпускаемой продукции и экономичность выполнения технологических операций. Для заточки режущих инструментов применяют самые разнообразные станки (полуавтоматы и автоматы) и приспособления.

Станок заточный школьный СЗШ-1

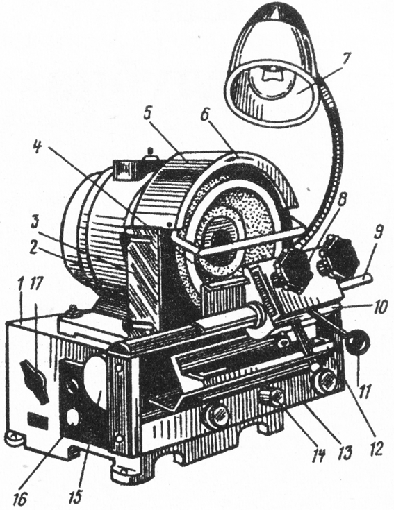

Станок заточный школьный СЗШ-1 Станок заточный школьный СЗШ-1: 1 — станина;» 2 — электродвигатель; 3 — заслонка; 4 — абразивный (шлифовальный) круг; 5, 9 — защитные кожухи; б — прозрачный экран; 7 — лампа местного освещения; 8 — держатель; 10 — ползун; 11 — рукоятка продольной подачи; 12 — улавливатель отходов; 13 — опорная рама; 14 — силовой винт поперечной подачи; 15 — рукоятка привода поперечной подачи; 16— магнитный пускатель; 17— выключатель

В условиях небольших цехов заточку инструментов выполняют на малогабаритных универсальных заточных станках.

Станок заточный школьный СЗШ-1 служит для заточки ручного столярного инструмента (ножей рубанков, долот, стамесок, сверл). Сверху на станине расположен электродвигатель (2), на валу которого установлен абразивный круг (4). Диаметр круга 150 или 175 мм, частота вращения 2800 об/ мин. Он заключен в защитный кожух (5). Боковая сторона кожуха снабжена подвижной заслонкой (3), которая сдвигается до требуемого уровня в своих прорезях и закрепляется.

Передняя часть кожуха станка СЗШ-1 закрыта сверху прозрачным экраном (6), защищающим рабочего от отлетающих частиц абразива и металлической пыли. Положение экрана сблокировано с электродвигателем (2), что исключает включение станка при отсутствии экрана.

Заточные работы на станке выполняются с подручника. Заточку с подручника применяют при заострении фигурного режущего инструмента. Электрический заточной станок ИЭ9703Б применяют для заточки ножей рубанков, дисковых пил, фрезерных цепей и других режущих инструментов.

При работе на электрических заточных станках нужно следить за исправностью станков. После заточки на станке делают доводку и правку лезвия инструмента шлифовальным бруском, оселком.
