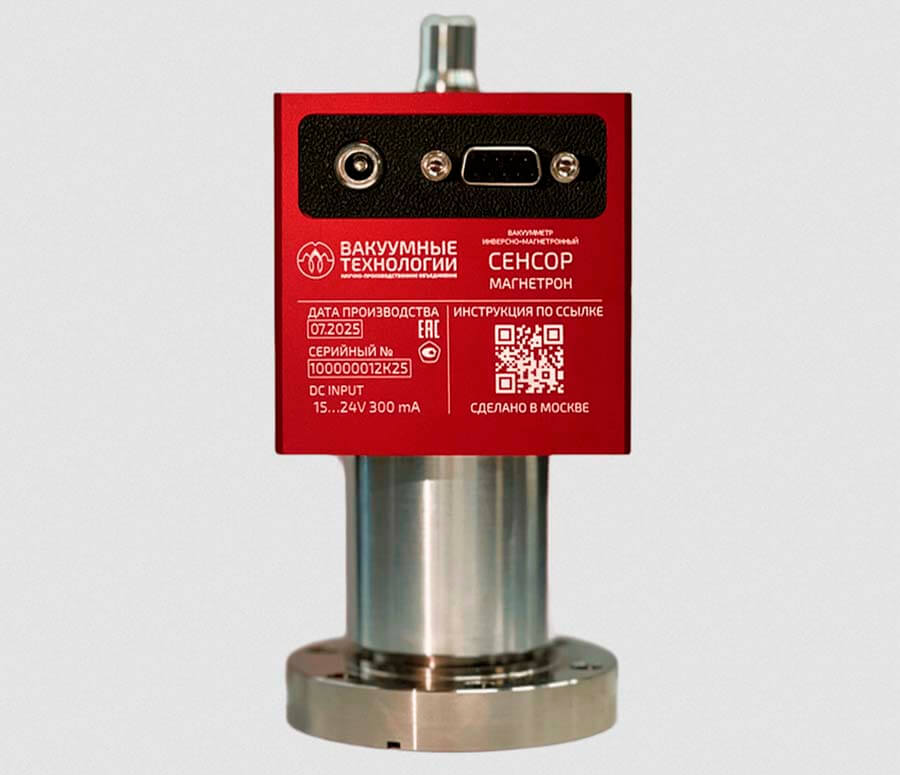

Детальное устройство высоковакуумного инверсно-магнетронного датчика с холодным катодом

В мире вакуумных технологий, где точность и надежность измерений играют ключевую роль, высоковакуумные инверсно-магнетронные датчики с холодным катодом занимают особое место. Эти приборы, несмотря на свою кажущуюся сложность, основаны на элегантных физических принципах, позволяющих измерять давление в диапазоне от 10⁻² до 10⁻⁹ Па. Их применение охватывает широкий спектр областей, от научных исследований и производства полупроводников до космической техники и термоядерного синтеза. Понимание устройства такого датчика позволяет оценить его преимущества и ограничения, а также правильно применять его в различных задачах.

Сердцем высоковакуумного инверсно-магнетронного датчика является его рабочая камера, представляющая собой цилиндрический корпус, изготовленный из материалов, устойчивых к агрессивным средам и высоким температурам, таких как нержавеющая сталь или керамика. Внутри этой камеры расположены ключевые элементы, обеспечивающие процесс измерения:

Анод обычно выполнен в виде полого цилиндра или сетки, расположенной концентрично относительно катода. Анод является положительным электродом, к которому прикладывается высокое напряжение. Его основная функция – сбор электронов, ионизированных в процессе работы датчика.

Катод представляет собой цилиндрический или кольцевой электрод, расположенный внутри анода. В отличие от традиционных магнетронных датчиков, в инверсно-магнетронных моделях катод является отрицательным электродом, к которому прикладывается отрицательное напряжение. Важно отметить, что катод в данном случае является "холодным", то есть не требует предварительного нагрева для эмиссии электронов. Материал катода выбирается с учетом его эмиссионных свойств и устойчивости к распылению.

Магнитная система является неотъемлемой частью датчика, она создает сильное магнитное поле, перпендикулярное электрическому полю между анодом и катодом. Магнитная система обычно состоит из постоянных магнитов, расположенных таким образом, чтобы создавать поле в области между электродами. Направление и сила магнитного поля играют критическую роль в формировании траекторий электронов и увеличении вероятности их столкновений с молекулами газа.

Изоляторы применяются для исключения электрического контакта между электродами и корпусом датчика. Для этой цели используются высококачественные изоляционные материалы, такие как керамика. Вакуумный фланец служит для подключения датчика к вакуумной системе.
