Изготовление печатных плат: методы и необходимые инструменты

Чтобы разобраться в технологиях изготовления современных печатных плат и уж тем более научиться делать это самостоятельно, прежде всего, необходимо понимать, что вообще это такое. Согласно известным и общепринятым определениям, печатная плата (ПП) – это пластина из диэлектрика (стеклотекстолит, гетинакс), на поверхности которой расположены электропроводящие цепи электрсхемы. Иногда эти цепи также формируются и в объеме или исключительно в объёме пластины печатной платы.

Стандартно, печатная плата имеет монтажные отверстия и контактные площадки для установки компонентов (выводных, планарных). Также в печатных платах имеются переходные отверстия для электрического соединения участков фольги. Эти отверстия, как правило, расположены в разных слоях платы. Качественные платы дополнительно покрываются специальной паяльной маской (внешнее защитное покрытие). Еще один неотъемлемый элемент современной печатной платы – это вспомогательный рисунок и текст (маркировка).

Основная цель использования

Главное предназначение печатной платы - электрическое и механическое соединение электронных элементов с компонентами проводящего рисунка обычно пайкой.

Виды печатных плат

Классифицировать данный продукт можно по количеству слоев с электропроводящим рисунком:

  • ОПП (односторонние печатные платы).
  • ДПП (двусторонние).
  • МПП (многослойные).

Необходимость в МПП обусловлена увеличением сложности проектируемых устройств.

Способы производства печатных плат

В интернете миллион статей о том, как сделать плату посредством разных техник. Причем достичь данной цели в домашних условиях не составляет особого труда. Главное использовать необходимые материалы и соблюдать технологию производства.

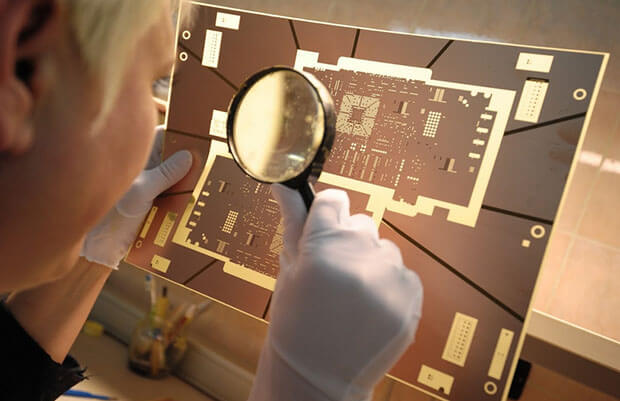

Плата

Методы изготовления ПП

Существует два основных метода производства печатных плат:

  • Механический.
  • Химический.

Механический метод изготовления ПП предполагает необходимость наличия скальпеля для ручного выполнения работ, или фрезерного станка для автоматического выполнения бороздок на основе печатной платы (фольге) и получения необходимого изображения. Химический метод предполагает нанесение на фольгу защитного состава с соблюдением нужного рисунка, после чего осуществляется погружение диэлектрика в раствор, способный разъедать медную фольгу на участках без защитного слоя. В результате, после удаления защитного состава, получается готовая плата.
