Восьмиугольная беседка своими руками, чертежи

С конструкцией основания под беседку все очень просто. Для легкой деревянной постройки вполне подойдет мелко заглубленный ленточный фундамент. Выбрав место на участке, с помощью колышков и бечевки намечают квадрат со стороной 3 м, у квадрата срезают углы. Получается правильный восьмиугольник, обозначающий внешний контур постройки (смотреть рисунок).

По натянутым шнурам выкапывают траншею глубиной 40 см и шириной 15 см. По этим же шнурам устанавливают опалубку из досок шириной 12 см, скрепленных по углам саморезами). При установке опалубки нужно проследить, чтобы верх досок был в одной горизонтальной плоскости.

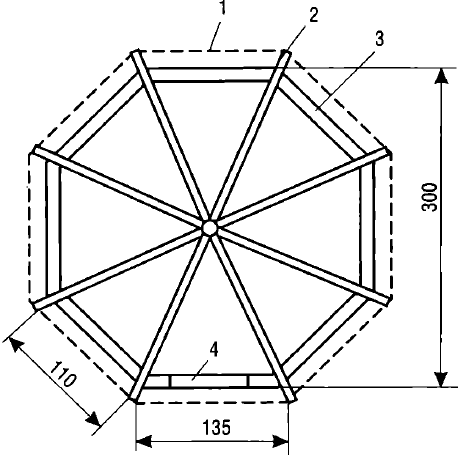

Восьмиугольная беседка
Вид беседки в плане: 1 — свес крыши; 2 — стропильная доска; 3 — стена; 4 — вход

В опалубку укладывают песчаную подушку, тщательно трамбуют, затем устанавливают арматуру и заливают бетонной смесью. В качестве щебня можно использовать бой кирпича. На изготовление фундамента указанных размеров потребуется примерно два мешка цемента М-400. В ленту желательно вмуровать несколько анкеров из обрезков арматуры для фиксации нижней обвязки беседки. Чтобы впоследствии не сверлить отверстия для арматурных прутьев, фиксирующих стойки, их можно забетонировать.

Если у вас есть свой участок, вы можете заказать готовую продукцию, например, здесь: вашему вниманию беседка квадратная.

После первичного схватывания бетона, но не раньше чем через неделю после заливки, можно начинать строительство беседки. В качестве гидроизоляции используют рубероид, настеленный в два слоя. На стороны фундамента укладывают куски бруса такой длины, чтобы они выступали за края фундамента на несколько сантиметров. Сверху укладывают брус, формирующий боковые грани.

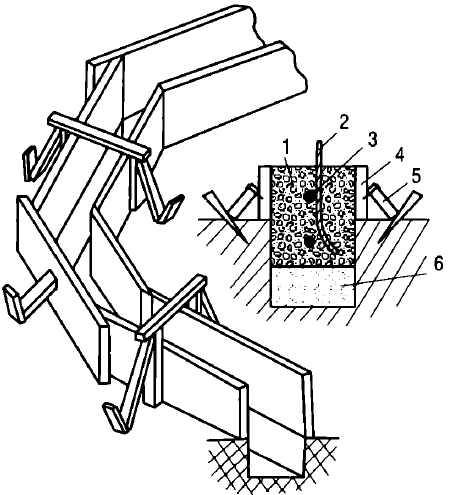

Изготовление фундамента для беседки
Рис. 40. Изготовление фундамента:
1 — бетон; 2 — анкер; 3 — арматура; 4 — опалубка; 5 — укосины;
6 — песчаная подушка

Затем карандашом проводят линию на нижнем брусе. Дисковой пилой, установленной на глубину резания 50 мм, надпиливают заготовки по очерченной линии. Долотом делают выборки на концах бруса, подчищая стамеской поверхности пазов. В верхнем брусе выбирают такие же пазы, только снизу. Установив заготовку на место, спиливают выступающие концы ножовкой, формируя ровный, аккуратный угол. По этой технологии, венец за венцом, возводят стены. При сборке венцов нужно обязательно следить за их горизонтальностью. Между собой брусья скрепляются длинными гвоздями (не менее 150 мм) с обязательным утапливанием шляпок.

Когда стенка поднимется на проектную высоту, нужно установить подоконники. Их вырезают из гладко строганной доски 50 х 150 мм. К стене подоконники крепят оцинкованными гвоздями.

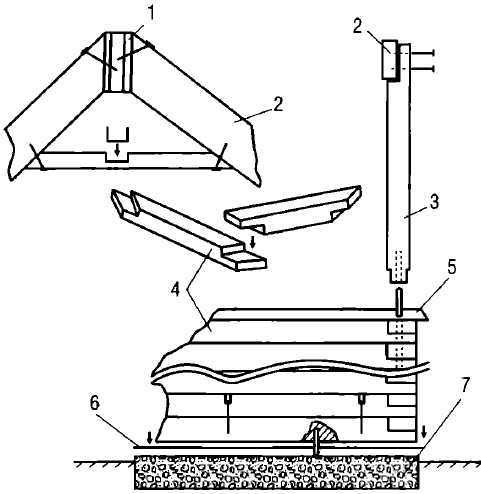

Каркас беседки
Каркас беседки:
1 — восьмигранный вкладыш; 2 — стропила; 3 — стойка; 4 — стеновой
брус; 5 — подоконник; 6 — гидроизоляция; 7 — фундамент

Вертикальные стойки сечением 100 х 100 мм и высотой 170 см устанавливают в каждом из восьми углов. Порядок операций при этом следующий. Если прутья для монтажа стоек не были забетонированы заранее, то в каждом углу сверлят отверстие диаметром 12 мм и глубиной 15—20 см. В отверстие до упора забивают обрезок арматуры длиной 35—40 см (в любом случае на поверхности должно остаться 15—20 см). В торце стойки сверлят отверстие такого же диаметра; стойку надевают этим отверстием на стержень арматуры.

Далее следует очень важная операция — разметка стропил. Чтобы держать стойки строго вертикально, нужна помощь. Для этого нужно соединить верхние концы стропил друг с другом и с помощью отвеса выставить их точно над центром беседки. Затем размечают пазы в стойках. Первая пара стропил и стоек с точно подогнанными пазами будет служить шаблоном для изготовления оставшихся элементов каркаса.

При установке стропилесть еще одна хитрость. В местах их стыковки в вершине шатра нужно установить восьмиугольный элемент, сделанный из обрезка бруса 100 х 100 мм. Стропила крепятся саморезами в заранее просверленные отверстия. При монтаже необходимо контролировать вертикальность стоек.

Кровлю можно сделать практически любую, но битумная плитка может быть не всем по карману. Обшитая гонтом (тесом) крыша будет выглядеть ничуть не хуже, а расход дерева при этом будет вполне сопоставим (чуть больше) с расходами на сплошную обрешетку под мягкую кровлю. У строганой обрезной доски с одной стороны с помощью дисковой электропилы выбирают четверть 10 х 10 мм. Клж дую доску размечают по месту ус таиоики, аккуратно обрезают И Прибивают к стропилу оцинкованными гвоздями.

Укладку производят снизу вверх; щель между секторами должна быть минимальной. Эту щель нужно обязательно закрыть коньковым элементом, который можно сделать из бруска сечением 50 х 50 мм. Верх шатра закрывают колпаком из оцинкованного кровельного железа.

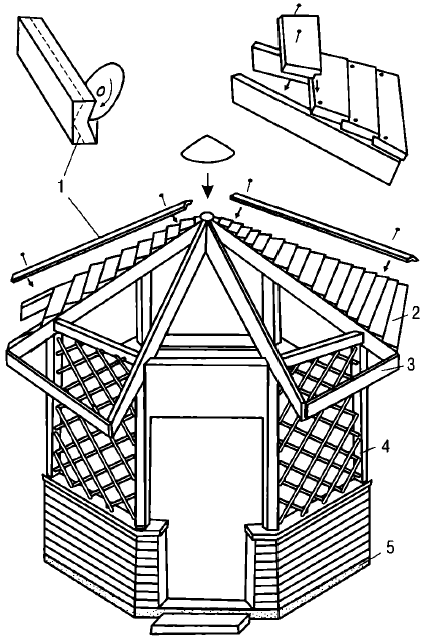

Почти готовая беседка
Почти готовая беседка:
1 — коньковый элемент; 2 — дощечки гонта; 3 — карниз;
4 — шпалеры; 5 — фундамент

Шпалеры — это решетки из реек, прибитых крест-накрест и образующих рисунок из квадратов или ромбов. Они придают беседке романтический, изысканный вид и служат опорой для вьющихся растений. Для изготовления шпалер нужно большое количество реек сечением 10 х 25 мм; их можно купить, а можно нарезать циркулярной пилой из доски тол-щиной 25 мм. Для крепления реек к стойкам прибивают брусок сечением 25 х 25 мм, а вверху — брусок 50 х 50 мм с выбранной четвертью. Для шпалер лучше использовать оцинкованные гвозди, поскольку обычные быстро поржавеют и испортят потеками внешний вид строения. Деревянные конструкции, находящиеся на улице, обрабатывают красками и лаками для наружных работ, которые надлежащим образом защитят древесину от воздействия неблагоприятных атмосферных и механических факторов. Небольшие фрагменты деревянного основания можно очистить наждачной бумагой вручную, а для больших поверхностей лучше использовать шлифовальную машину. После шлифовки поверхность обязательно нужно обеспылить и нанести соответствующую пропитку. В идеале все деревянные детали нужно покрыть защитным составом еще до сборки, а затем, когда вся конструкция будет в сборе, пропитать повторно.

Пол в такой беседке лучше делать из тротуарной плитки или брусчатки. Дело в том, что деревянный пол придется каждый год красить заново, а через несколько лет заменять новым — как бы ни были пропитаны доски, близость к земле сделает свое дело. Плитка же прослужит намного дольше. Нужно снять дерн, насыпать песчаную подушку толщиной 10 см, утрамбовать ее. Подсыпая или убирая песок под очередной плиткой, можно добиться идеально ровной поверхности. Подрезать плитку при необходимости можно с помощью болгарки со специальным отрезным кругом по камню. Щели между плитками засыпают просеянным песком.

Примерный расход материалов для строительства восьмигранной беседки приведен в таблице.

Материалы, необходимые для строительства беседки

Материалы

Количество

Цемент

100 кг

Брус 100x100 мм

1м3

Доска стропильная 50 х 150 мм

0,5 м3

Оцинковка 1 х 2,5 м

1 лист

Брусчатка тротуарная

8 м2

Гвозди и саморезы разные

10 кг

Антисептик

В зависимости от марки и расхода
