Летняя беседка-навес для дачи

Главное достоинство этой конструкции в том, что построить ее можно буквально за один день, а прослужит она все лето. Для защиты от дождя можно использовать любой не пропускающий воду материал, подойдет даже полиэтиленовая пленка достаточной толщины (слишком тонкая очень быстро придет в негодность).

В качестве опорных стоек удобнее всего использовать деревянные брусья высотой 2,5—3 м. Сверху их соединяют еще одним деревянным брусом. Снизу опоры углубляют в землю на 30—40 см. Чтобы навес прослужил дольше, опоры необходимо пропитать антисептиками или покрыть битумной мастикой до уровня 30—40 см выше поверхности земли. Каждую опору дополнительно прикрепляют к земле растяжкой (на рисунке).

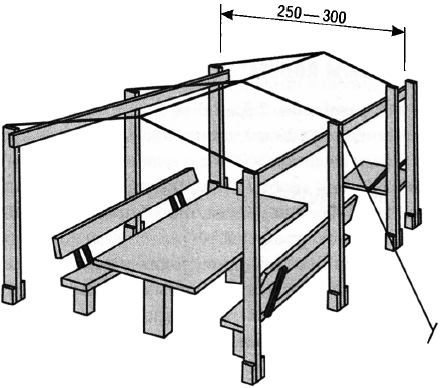

Летний навес для дачи
Летний навес для дачи

Пространство между опорными стенами перекрывают металлическими прутами. Два прута соединяют в центре под углом с помощью специальной муфты, к низу которой прикреплено кольцо. Через кольца протягивают еще один металлический прут, удерживающий и соединяющий все прутья, создающие каркас покрытия.

После установки опорного каркаса можно приступать к натягиванию полиэтиленовой пленки. По краям предварительно раскроенного полотна (квадратного или прямоугольного — в зависимости от конструкции каркаса) проделывают отверстия, в которые вставляют металлические или пластмассовые кольца. С помощью колец полотно пленки прикрепляют шнурами к прутьям перекрытия и брусьям. Пол в такой беседке можно не оборудовать. Под навесом можно просто установить необходимую мебель.

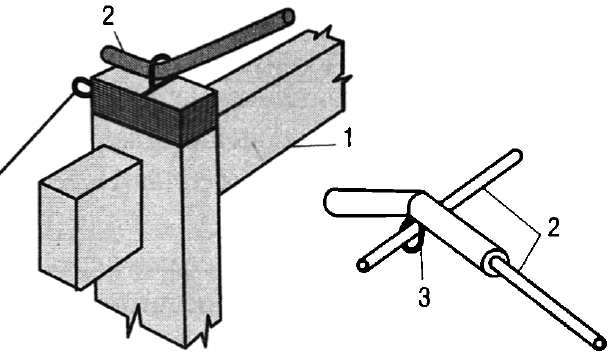

Крепление металлических деталей
Крепление металлических деталей:
1 — деревянный брус; 2 — металлический прут; 3 — кольцо

Простая беседка с крышей и дощатым полом

Для беседки размером 2,5 х 2,5 м (на рисунке) необходимы: 5 стволов (сечением 120 мм, длиной 2500 мм); брусья (сечением 40 х 120 мм и длиной 3000 мм, а также сечением 50 х 50 мм и длиной 2500 мм); скобы 10 мм; битум; олифа или другое средство для обработки дерева; ондулин (или другой кровельный материал); саморезы.

Строительство беседки происходит в такой последовательности. Стволы очищают от коры, затем ту часть, которая соприкасается с землей, пропитывают битумом. Далее делают разметку для столбов. По углам будущей беседки выкапывают ямы глубиной 700 мм, в них устанавливают столбы. Всю конструкцию для прочности скрепляют по периметру брусьями 40 х 120 мм и временными подкосами. Из того же бруса делают перила. Основание для крыши изготавливают на земле. Конструкцию закрепляют для прочности брусками 50x50 мм крест-накрест. Затем крышу устанавливают на столбы, закрепляют и покрывают ондулином. Если планируется использование мягкой кровли, под нее необходимо выполнить сплошную обрешетку из доски. В заключение все деревянные детали обрабатывают олифой.

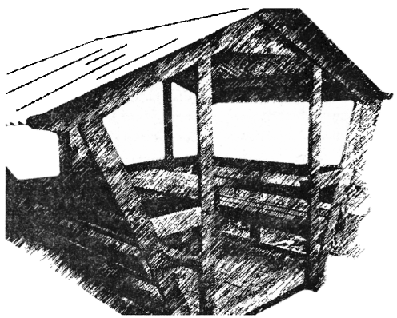

Простейшая беседка для дачного участка
Простейшая беседка для дачного участка

Для устройства деревянного пола в такой беседке нужно совсем немного. Сначала снимают верхний слой почвы (толщиной 15—20 см). Сверху укладывают слой гравия толщиной 5—7 см, трамбуют его. Следующий слой — песок (толщиной 10 см). Все слои еще раз тщательно трамбуют. На кирпичи укладывают гидроизоляцию (два слоя рубероида), затем деревянные балки.

Столбики, а главное, верхние грани балок должны быть расположены строго горизонтально. Толщина лаг зависит от количества кирпичных столбиков под каждой из них. Чтобы столбиков было поменьше, нужно взять более толстые балки, поверх них перпендикулярно уложить более тонкие лаги, а сверху уже настилать деревянный пол.

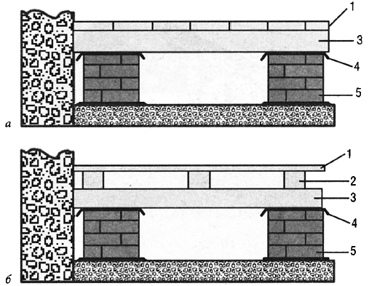

Конструкция дощатого пола в беседке
Конструкция дощатого пола по балкам (а) и лагам (6):
1 — шпунтованные доски; 2 — лаги; 3 — балка; 4 — рубероид;
5 — кирпичные столбы

Беседка-тент

Строительство настоящей большой беседки — дело достаточно хлопотное и затратное. Придется повозиться и с бетонными работами, и с кровельными (если все делать самому). Но очень простую беседку-зонт можно построить буквально за один день, это потребует не так много труда и совсем немного материалов, которые можно купить просто по дороге и привезти даже на легковом автомобиле!

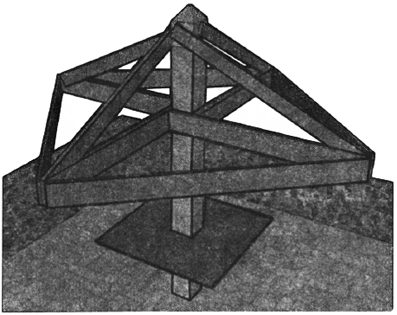

Простейшая беседка-зонт
Простейшая беседка-зонт

А между тем, такая беседка гарантированно обеспечит тень на площади 9—16 м2.
Из материалов потребуется 1 брус (сечением 100 х 100 или 150 х 150 мм и длиной примерно 3 м); 12 досок (шириной 120 мм и длиной 120 мм); крепеж (можно обойтись гвоздями, но саморезы все же надежнее).

Конструкция беседки-зонта проста (рис. 37). Самое сложное в ее строительстве — это надежно закрепить столб в вертикальном положении. Наиболее простое решение — вкопать его землю. Но в земле дерево очень быстро гниет и лет через пять окончательно придет в негодность. Чтобы столб в земле простоял хотя бы вдвое дольше, его необходимо обработать 5—10%-ным раствором медного купороса, желательно погрузив в раствор на 2—3 суток. Но лучше, если столб будет полностью изолирован от земли. Для этого можно использовать какую-либо металлическую закладную опору, например из двух уголков. Их бетонируют в фундамент, а сам столб крепят к ним саморезами или шурупами-глухарями с шестигранной головкой под гаечный ключ.

Горизонтальные затяжки, идущие от столба, делают длиной 1,5—2 м. Они определяют размеры зонта и площадь беседки. Крепят затяжки на высоте примерно 220—240 см от уровня предполагаемого пола. Стропила и доски мауэрлата будут немного длиннее. Крепление всех деталей осуществляют гвоздями или саморезами. В результате получаются треугольники, обеспечивающие достаточную жесткость и надежность конструкции.

Для такого рода беседки нет смысла делать тяжелую стационарную кровлю из металла или другого кровельного материала. Очевидно, что такая беседка будет эксплуатироваться исключительно летом, поэтому для нее вполне подойдет тент из плотной тентовой ткани, брезент, полипропилен или ПВХ-пленка. А на зиму тент можно снимать. Можно даже сделать кровлю из сухой соломы, камыша, осоки или лапника хвойных деревьев — тогда беседка будет выглядеть более оригинально. Чтобы крыша из естественных материалов не протекала, можно проложить под ними слой полиэтиленовой пленки или рубероида.

Во избежание сильного провисания кровли от центра зонта к мауэрлату вы можете натянуть стальную проволоку или же толстую леску (например, для триммеров, которыми косят газоны) с интервалом 20—30 см. Она образует дополнительную опору для кровли, причем не слишком заметную.

Другой вариант простой беседки позволит значительно увеличить площадь затенения. Для возведения потребуются практически те же материалы. Поскольку стандартная длина пиломатериалов 6 м, понадобится 1 брус, который необходимо будет распилить на две опоры. Кроме него, потребуются 4 доски длиной по 4 м; 4 доски длиной по 2,5 м; 1 брусок сечением 40 х 50 мм и длиной 4 м.

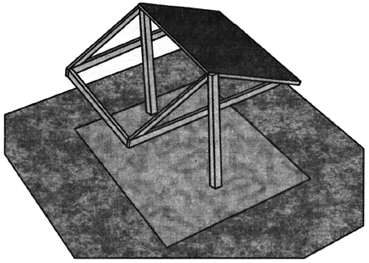

Беседка-навес
Беседка-навес

Конструкция такого навеса также проста и понятна (на рисунке часть кровли условно не показана). В зависимости от кровельного покрытия в качестве поддерживающего элемента для него может служить тонкая проволока или толстая леска. Хотя, конечно, можно использовать и тонкие деревянные бруски сечением 20 х 40 мм.

Площадь под крышей беседки необходимо замостить цементно-песчаной плиткой или отлить бетонные плитки на месте. Тогда даже после дождя под навесом будет сухо.
Чтобы защитить людей, находящихся в беседке от нескромных взглядов, по углам крыши и с мауэрлата можно протянуть к земле веревочную сетку или просто натянуть шнуры, а на земле под ними посадить плетистые и вьющиеся растения. В зависимости от того, что будет посажено, к середине июня (или чуть позже) их листва скроет внутреннее пространство беседки и создаст тень со всех сторон.
