Дефекты при фанеровании и отделочных операциях

Наиболее часты дефекты на этапе фанерования, так как мозаичист лишен возможности проследить, что делается между зажатыми плитами, и устранить неточности. На рисунке показаны наиболее часто встречающиеся дефекты фанерования.

Нередко набор в отдельных местах не приклеивается к основе. Здесь могут быть две причины. Первая — между набором и основой остался пузырек воздуха и ему некуда деться, так как кругом уже все выходы заклеены. Если клей глютиновый, то в этом месте нужно осторожно ножом-резцом прорезать набор вдоль волокон, немного прогреть утюгом, а молотком вновь притереть отстающий участок. Вторая причина — при быстром намазывании основы клеевым раствором какой-то участок случайно был пропущен, клея там не оказалось.

Выход здесь простой: прорезать набор ножом вдоль волокон, приподнять немного один из подрезанных краев и ввести под него несколько капель горячего клея. Так же поступить и с другим краем, а затем быстро притереть это место молотком. Если же края набора не приклеились к основе, следует сделать то же, что и в случае с удалением пузыря. При склеивании синтетическими клеями эти дефекты исправляются несколько иначе: без предварительного прогрева прорезать пузырь, ввести туда некоторое количество клея, наложить лист бумаги и прижать это место утюгом на 2—3 минуты или вновь зажать в прессе.

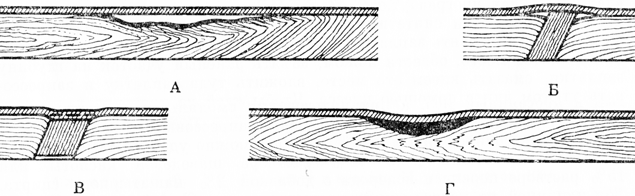

Примеры возможных дефектов фанерования: А — воздушный пузырь «чиж»; В — выпучивание шпона сучком при усыхании основы: В — проседание шпона на сучке при "разбухании основы; Г — проседание шпона.

Если под набором клей проступает буграми или волнами, что можно обнаружить зрительно или на ощупь, то удалить эти сгустки клея (если это глютиновый) можно, прогрев утюгом через бумагу, а затем выдавить притирочным молотком. Или подругому: смочить теплой водой это место, покрыть бумагой, наложить нагретую металлическую прокладку и зажать в прессе.

Бугорки синтетического клея удалить таким способом нельзя, так как это необратимый состав. Здесь можно только вырезать шпон, соскоблить сгусток с основы, подогнать новую вставку, смазать свежим клеем обнаженное место, выдержать положенное время и вновь запрессовать или прижать утюгом.

Бывает, что набор, фанеруемый синтетическими смолами, после запрессовки полностью снимается с основы. Здесь несколько причин: может повлиять несостроганный парафин с поверхности плиты, может быть забыт отвердитель и не добавлен в клей, слишком горячие плиты пресса могут преждевременно отвердить клей, который не успевает схватиться с основой и набором. Иногда набор от этого не разрушается, легко снимается и может быть вновь наклеен на основу. Но чаще всего мозаика безвозвратно погибает. Поэтому нужно быть очень внимательным, готовя ее
Если произошли трещины, вырвались или отломились кусочки шпона, это можно реставрировать, т. е. очистить раненое место, подобрать подходящую по цвету и направлению волокон заплаточку и вклеить ее на это место. Заплаточки должны как бы врастать в волокна древесины фанерованной поверхности так, чтобы не было поперечных швов.

Если при фанеровании на металлические прокладки попала какая-то твердая частица, она оставит вмятину на мозаике. Удалить ее при глютиновых клеях можно, омочив это место теплой водой и через бумагу или влажную ткань прогрев утюгом или нагретым металлическим притирочным молотком. При синтетическом клее такой дефект исправляют иначе: нужно подготовить заплаточку из соответствующей породы, наложить ее на вмятое место, обвести ножом, изъять раиеный участок на глубину заплатки, смазать клеем это место, вложить туда заплатку и запрессовать утюгом или с помощью пресса.

Чтобы клей не просачивался сквозь тонкий мозаичный набор, нужно в глютиновые клеи добавлять перетертый и просеянный мел, а при пользовании смоляными синтетическими клеями — давать хорошую выдержку перед запрессовкой.
Если просочился глютиновый клей, его можно удалить тампоном или кистью, смоченными в 6—10% растворе щавелевой кислоты или 15% растворе перекиси водорода с добавкой 2% нашатырного спирта. Тот или иной из названных составов наносят на поверхность, где есть пятно, дают 3—8 минутную выдержку, а затем удаляют теплой водой.

При смоляном клее, если он натурального цвета без подкраски, просочившийся состав, как правило, на шпоне не заметен. Отдельные дефекты возникают и в процессе последующих операций. Так, если во время шлифования набора какой-то участок прочищен до клеевого слоя или основы, то заготавливается соответствующей формы деталь, которая вклеивается на раненое место в подготовленное углубление.
Нередки случаи нарушения прозрачного слоя. Причем дефекты могут возникать как в процессе самой операции, так и позже, при эксплуатации изделия. Например, нарушенную (потускневшую) матовую восковую поверхность слегка смачивают спиртом, а затем крепко протирают суконкой.

Как правило, чтобы поправить подпорченное лаковое покрытие, его счищают всё и заново покрывают лаком. Нитроцеллюлозные покрытия смывают ацетоном и шлифуют мелкими наждачными шкурками, а для снятия пленки спиртовых лаков и политур используют этиловый спирт. Лаковые пленки смывают также раствором нашатыря.

Потускневшую полированную поверхность восстанавливают фабричной «Полиролью» или самодельным составом из 2 частей стеариновой кислоты и 3 частей скипидара. Хочется порекомендовать мозаичистам по вопросам обработки мозаичной поверхности консультироваться с инженерами-технологами мебельных предприятий для получения необходимых рекомендаций.
