Устройство водяного тёплого пола и принцип его работы

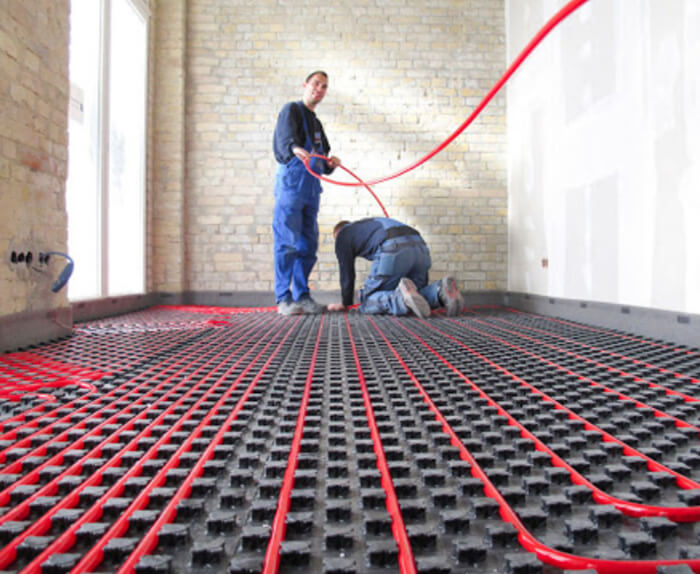

Под водяным теплым полом, понимается конструкция, которая позволяет производить обогрев помещения, в которое может быть заведен теплоноситель, циркулирующий по заданному контуру, расположенному ниже уровня пола. В основном, трубы такого теплого пола находятся в стяжке, их диаметр, чаще всего, 16 мм.

В начале работ на черновой пол наносится первый слой стяжки. Его задача выровнять поверхность, укрепить ее гидроизоляционные свойства и подготовить к укладке труб. В инструкции на применяемые трубы может быть указано требуемое число слоев гидроизоляции. Таким рекомендациям надо следовать неукоснительно.

Наряду с гидроизоляцией необходимо обеспечить теплоизоляционные свойства подложки под теплый пол. Для стандартной работы рассматриваемой конструкции пола достаточно промышленной теплоизоляции толщиной 5 см. При наличии возможности увеличения толщины, можно сделать теплоизоляцию в 10 см, это позволит сократить потери тепловой энергии и повысить примерно на 15% общую энергоэффективность конструкции. Подобное решение актуально для северных регионов и помещений, расположенных на 1 этаже.

Слой стяжки поверх труб накрывает всю конструкцию и предназначен не только для обеспечения механической прочности, но еще выполняет роль аккумулятора тепла. Толщина всей конструкции теплого пола находится в пределах 20+-2 см. В связи со строительными ограничениями нагрузки на кв.м., распространение таких полов ограничено. Исключение составляет коттеджное строительство, где подобный пол может быть изначально заложен в проект.

В многоквартирных домах также возникают сложности с подключением к системе отопления. Для этого надо получить разрешение ресурсной организации, что практически невозможно. Даже если предположить, что какими-то путями данное разрешение получено, теряется автономность всей системы. Зимой она будет работать, а прохладным летом – нет. Для того чтобы система использования такого теплого пола была еще и экономически целесообразной, необходимо в частном доме ориентироваться на относительно дешевые энергоносители, такие как газ или уголь. Использование электроэнергии для нагрева воды в водяных теплых полах примерно в 7-8 раз более затратно, чем в случае с применением ранее описанных энергоносителей.
Готовый теплый пола обладает существенная теплоемкостью, что может быть отнесено к его главным плюсам. Вместе с этим стоит отметить инерционность всей конструкции, которая зависит от толщины стяжки.
