Изготовление оконных блоков и балконных дверей

Для изготовления оконных блоков и балконных дверей применяют доски хвойных пород толщиной от 50 до 70 мм 1, 2, 3 сортов. Влажность досок должна быть 12±3% для коробок и 9±3% для створок форточек и фрамуг, отливов, нащельников и штапиков. В досках не допускается гнили, червоточин, косослоя и трещин, сучки и другие дефекты должны быть заделаны деревянными пробками на клею.

Технологический процесс изготовления оконных блоков включает раскрой досок на заготовки, механическую обработку заготовок в размер и профиль поперечного сечения брусков, нарезку шипов и проушин, выборку гнезд и сверление отверстий в брусках, сборку коробок и створок (формочек, фрамуг) и их технологическую выдержку для отвердения клея.

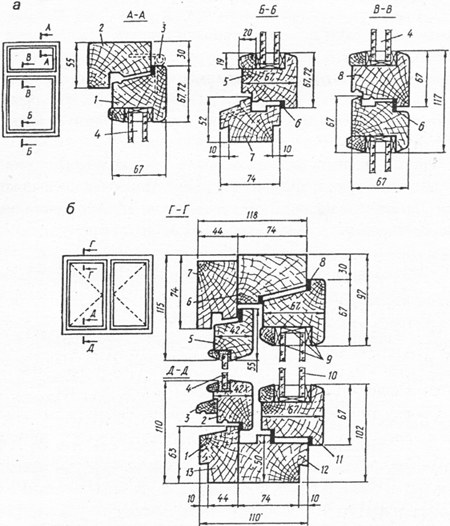

Оконные блоки (сечения по притворам): а — со стеклопакетами для жилых и общественных зданий (1 — верхний брусок створки; 2 — верхний брусок коробки; 3 — петля; 4 — стеклрпакет; 5 — нижний брусок створки; б — уплотняющая прокладка; 7 — нижний брусок коробки; 8 — средние горизонтальные бруски створки); б—со стеклопакетами и стеклами для жилых зданий (1 — отверстие для стока воды; 2 — нижний брусок наружной створки; 3 — отлив; 4 — оконное стекло; 5 — верхний брусок наружной створки; б — верхний, брусок внутренней коробки; 7 — верхний брусок наружной коробки; 8 — уплотняющая прокладка; 9 — опорная (распорная) и боковые прокладки; 10 — стеклопакет; 11 — нижний брусок внутренней створки; 12 — нижний брусок внутренней коробки; 13 — нижний брусок наружной коробки)

Сборку коробок и створок (форточек, фрамуг) выполняют на винтовых, пневматических и гидравлических ваймах. В углах их скрепляют деревянными или металлическими нагелями. Деревянные нагели ставятся на клею. Металлические нагели забивают молотком или пневмопистолетом.

При сборке коробок и створок необходимо следить за тем, чтобы не было перекосов. Правильность сборки проверяют линейкой, угольником, шаблонами и измерением диагоналей с помощью рейки или рулетки. Шиповые соединения должны быть плотными, без зазоров. Собранные коробки и створки должны иметь припуски по длине и ширине до 4 мм для обработки их по периметру и по толщине 1-1,5 мм для снятия провесов. Створки двухстворных оконных переплетов должны иметь припуск по ширине 10 мм на прифальцовку их притвора. Обработку коробок и створок по толщине делят для снятия провесов в углах и обеспечения им прямоугольной формы, размеров по длине и ширине.

На нижнем горизонтальном бруске наружных створок и фрамуг выбирают паз для установки отливов. Нащельники и отливы крепят шпильками или шурупами. Нащельники ставят на внутренних и наружных створках, отливы — на наружных створках и фрамугах. Отливы на форточках не составляют одно целое с брусками. Штапики ставят в четверти створок и закрепляют шпильками и гвоздями.

Сборка оконных блоков состоит в пригоне и навешивании на петли створок и фрамуг к коробке, форточек — к створкам. Проверяют правильность притворов, чтобы открывались свободно, плавно и не пружинили. Подгоняют фрамуги, потом наружные и внутренние створки. Глухие фрамуги ставят плотно в четверти коробок и крепят к ним шурупами. Открывающиеся фрамуги подгоняют и навешивают на петли с зазором 2-3 мм для свободного их открывания.

Для навешивания створок используют разнообразные петли: накладные ПН, врезные ПВ и ввертные ПВв. Накладные ГОЛ, ПН2 и ПНЗ применяют для навешивания створок, фрамуг и дверных полотен без наплыва, петли ПН5 — для навешивания форточек без наплыва.

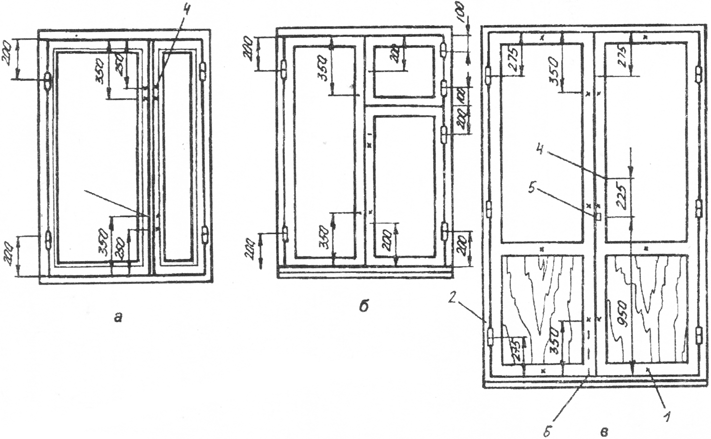

Установка приборов в оконных блоках со спаренными переплетами и в балконных блоках со спаренными полотнами (вид из помещения): а — оконный блок с неравными створками; б— оконный блок с форточками; в — балконный дверной блок; 1 — стяжной винт; 2 — петля; 3 — фиксатор; 4 — завертка; 5 — оконная ручка; б — дверной шпингалет

Для соединения между собой спаренных створок, фрамуг и полотен балконных дверей без наплыва используют накладные петли ПН-6 и ПН-7, с наплывом — врезные петли ПВ-3. Створки, фрамуги и полотна балконных дверей без наплыва крепят, используя врезные петли ПВ-1, ПВ-2 и ПВ-4. Для навешивания створок, фрамуг и полотен балконных дверей при-меняют ввертные петли, которые имеют меньшую материалоемкость, а установка механизируется.

Для установки накладных петель выбирают гнезда, для врезных петель прорезают узкие гнезда, для ввертных петель высверливают отверстия. Накладные петли крепят шурупами, саморезами, врезные—штифтами, ввертные—завертывают в отверстия. Накладные петли устанавливаются заподлицо с по-верхностью коробок и створок.

Петли располагают на расстоянии 200 мм от четвертей горизонтальных брусков коробок. На оконных блоках устанавливают ручки-скобы, ручки-завертки, стяжки-завертки, шпингалеты, задвижки, фиксаторы, которые поставляют комплектно с оконными блоками. Оконные блоки со спаренными переплетами поступают на строительство со всеми установленными приборами.
