Виды и конструкции оконных блоков

Деревянный оконный блок состоит из оконной коробки и оконных переплетов, которые имеют створки, фрамуги и форточки. Деревянный балконный блок имеет коробки и дверное полотно, остекленное сверху на 2/3 его площади.

По назначению различают окна и балконные двери для жилых, общего пользования и производственных помещений. По конструкции различают на одинарные — с одним или двумя рядами остекления, раздельные — с двумя рядами остекления и раздельно-спаренные — с тремя рядами остекления. Число створок в одном ряду окна имеют одно-, двух- и многостворчатые, балконные двери — однопольные.

По способу открытия створок окна делят на распашные с поворотом около вертикальной оси, поворотно-откидные поворот около вертикальной и нижней горизонтальной оси, откидные — с вращением по окружности верхней горизонтальной оси, вращающиеся — с поворотом около горизонтальной или вертикальной средней оси, раздвижные — с движением створок в разные стороны и подъемные — с перемещением створок в вертикальной плоскости вниз и вверх.

Балконные двери — распашное открывание. Для проветривания помещений в окнах устраивают форточки, открывающиеся створки и фрамуги. По материалам остекления части окон и балконных дверей их подразделяют на остекление листовым стеклом и стеклопакетами.

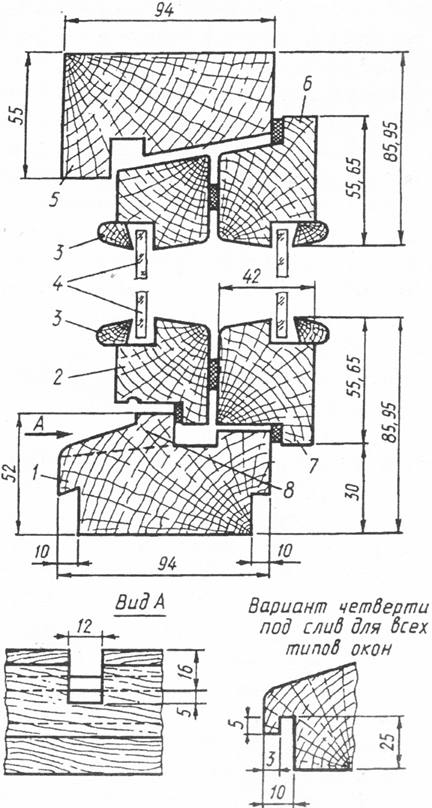

Оконный блок со связанными створками с двойным стеклом для жилых зданий (сечения по притворам): 1 — брусок нижний коробки; 2 — нижний брусок наружной створки; 3 — штапики по стеклу; 4 — оконное стекло; 5 — брусок верхний оконной коробки; б — верхний брусок внутренней створки; 7 — брусок нижний внутренней створки; 8 — прорезь для отвода воды

Оконные створки, фрамуги и форточки состоят из 2 вертикальных и 2 горизонтальных брусков, связанных вместе в рамки с помощью шипов, клея и нагелей. В створках большого размера вставляют средние горизонтальные горбыльки. Имеющие профиль сечения горизонтальных брусков, и меньшей ширины. Коробка окна или балконной двери состоит из 2 вертикальных и 2 горизонтальных брусков прямоугольного сечения с четвертями для переплетов или дверного полотна. Бруски коробки соединены в углах посредством шипов, клея и нагелей. Бруски створок, форточек и фрамуг имеют прямоугольное сечение с четвертями для стекол или стеклопакетов, фасками для улучшения внешнего вида.

В верхней части оконной коробки над створками устанавливается горизонтальная глухая или открываемая рамка фрамуга. При глухой фрамуге верхние притворы створок примыкают к четверти в нижнем бруске фрамуги. Для крепления открываемой фрамуги в коробку ставят средний горизонтальный брусок. В широких коробках устанавливают вертикальный брусок, к которому примыкают кромки вертикальных брусков створок. Оконные переплеты бывают внутренние и наружные. Для того чтобы створки хорошо открывались, высоту и ширину внутренних переплетов делают больше наружных на 50-70 мм. Разницу между размерами внутреннего и наружного переплетов называют рассветом. Переплеты имеют наплыв, обеспечивающий плотный их притвор к коробкам.

Окна и балконные двери изготавливают по стандарту, проектно-конструкторской и технологической документации. Конструкция и количество рядов остекления окон и балконных дверей устанавливаются в зависимости от назначения здания. Для остекления окон жилых зданий используют стекло толщиной 2,5-3 мм, для общественных — 3-4 мм.
Раздельные оконные блоки с двумя рядами остекления состоят из коробки, в которой навешены на петлях переплеты, открывающиеся в одну или разные стороны.

Оконные блоки со спаренными переплетами имеют наружные и внутренние створки, навешенные вплотную друг к другу на петли к коробке. Связанные между собой стяжками, переплеты составляют единый переплет, имеющий жесткость. Чтоб мыть оконные стекла внутренний и наружный переплеты открывают, разбирая стяжки. Расстояние между стеклами связанных переплетов составляют 54 мм. В оконных блоках со связанными и раздельными створками толщина наружной и внутренней створок равная — 42 мм. Для слива воды от дождя и конденсата в нижних брусьях коробок делают прорези шириной 12 мм или делают отверстия диаметром 10 мм, находящимися под широкими створками, полотнами балконных дверей и фрамугами на расстоянии 50 мм от вертикальных брусков коробок. Оконные створки и балконные двери вешают на петли.

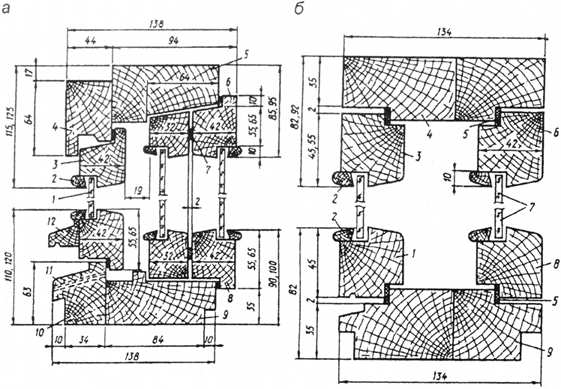

Оконные блоки (сечения по притворам): а — тройное остеклениние для жилых и общественных зданий (1 — оконное стекло; 2 — штапик по стеклу; 3 — верхний брусок наружной створки; 4 — верхний брусок наружной коробки; 5 —верхний брусок внутренней коробки; 6 — верхний брусок внутренней створки; 7 — уплотняющая прокладка; 8 — нижний брусок внутренней створки; 9 — нижний брусок внутренней коробки; 10 — нижний брусок наружной коробки; 11 — отверстие для стока воды; 12 — слив на нижнем бруске наружной створки); б — раздельной конструкции с двойным остеклением для малоэтажных жилых домов (1 — нижний брусок наружной створки; 2 — штапики по стеклу; 3 — верхний брусок наружной створки; 4 — верхний брусок коробки; 5 — уплотняющие прокладки; б — верхний брусок внутренней створки; 7 — оконное стекло; 8 — нижний брусок внутренней створки; 9 — нижний брусок оконной коробки)

Окна и балконные двери с тройным остеклением предназначены для жилых и общественных зданий, возводимых в районах с температурой наружного воздуха минус 31 °С и ниже.

Для деревянных малоэтажных жилых домов применяют окна с двойным остеклением.
Деревянные детали окон и балконных дверей изготовляют клееными по толщине, ширине и длине детали. По ширине элементы коробок соединяются гвоздями после механической обработки. Окна и балконные двери со стеклопакетами и стеклами для жилых зданий имеют повышенные теплотехнические качества. Их изготавливают с однокамерными стеклопакетами.

Бруски коробок, створок соединяют в углах шипами. Шипы нарезают на концах вертикальных брусков коробок, а на концах горизонтальных брусков — проушины. На вертикальных брусках форточек, фрамуг нарезают проушины, на горизонтальных брусках — шипы. Бруски балконных дверей соединяют одинарными шипами. Наружные бруски коробок и рамок образуют их обвязки. Створки по высоте состоят из двух частей — полустворок. На створках форточек, фрамугах, в верхней части балконных дверей устанавливают штапики для крепления стекол, на створках и фрамугах — отливы для отвода воды.
