Журнальный столик из натурального дерева, как сделать самому
 |

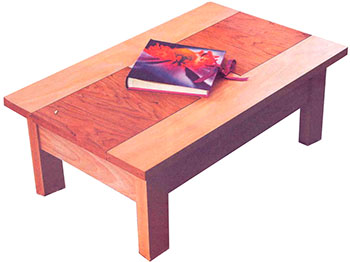

Этот журнальный столик выполняет не только свое функциональное назначение, а служит еще и в качестве удобного хранилища для всякой всячины: столешница-крышка сдвигается и открывает доступ к находящемуся под ней ящику. Панели изготовлены из контрастного дерева и скользят в пазах между планок. Для основной рамы выбран бук, для раздвижных панелей - американская вишня. |
Необходимые инструменты: Для измерения и разметки F- или G-образная струбцина |
Список деталей: Боковые поперечины - 2 детали из бука, 620x120x20 мм |
Приспособления для фрезера: Стол Дополнительные материалы: Клей |

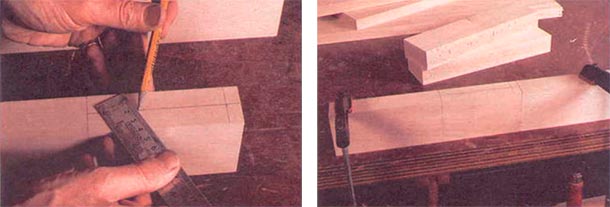

1. Выпилите детали рамы по размеру (четыре ножки, две боковых поперечины и две торцовых поперечины). Затем разметьте место для пазов. Положите одну поперечину поверх ножки вровень с краем. Убедитесь, что углы прямые, затем обозначьте на ножке ширину поперечины. Продлите линию на другую грань ножки. Поставьте ножку на ребро и найдите осевую линию. Обозначьте ее. затем отложите вниз 10 мм и проведите еще одну горизонтальную линию. Паз должен располагаться прямо на осевой линии между двумя горизонтальными.
2. Выпиливать пазы возле края детали трудно потому, что фрезер не имеет опоры и может сдвинуться в сторону. Самый простой способ избежать этого - закрепить две ножки конец к концу на верстаке, а затем пропиливать пазы так, чтобы фрезер, переходя на следующую ножку, все еще опирался на предыдущую.
3. Расположите фрезу по осевой линии, придвиньте и закрепите бортик-упор. Воспользуйтесь фрезой диаметром 9 мм. установите глубину чуть больше 20 мм. Выпиливайте паз за несколько проходов, стараясь не выходить за горизонтальные линии. Повторите это с обеих сторон каждой ножки, не меняя положение бортика-упора (чтобы оба паза находились на одном и том же расстоянии от наружного края). Фрезер поможет сделать пазы с округлыми краями. Необходимо либо подготовить округлый шип для них. либо сделать углы пазов прямыми с помощью долота.

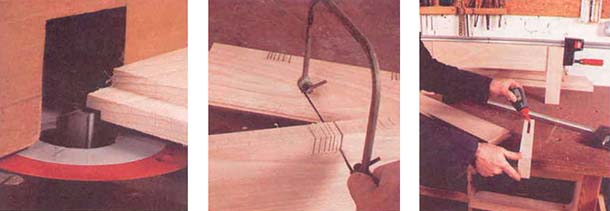

4. Шипы выпиливают на столе для фрезера. Отмерьте длину шипа 20 мм на торце поперечины. Вставьте в фрезер большую прямозубую фрезу. Установите бортик-упор так. чтобы фреза только касалась линии разметки. Чтобы добиться желаемой толщины шипа, сделайте неглубокий проход с каждой стороны, а затем попробуйте вставить шип в паз. Повторите процесс, делая равномерные проходы с обеих сторон, пока шип не начнет плотно входить в паз. На этом этапе он еще слишком длинный. Отпилите крайние 10 мм ножовкой, чтобы шип помещался в паз.
5. Поскольку рама столика служит местом хранения различных вещей, нижнюю панель следует подгонять после того, как столик будет собран. Но выпилить на ней выемки надо до сборки рамы. Эта работа выполняется на столе для фрезера, прямозубой фрезой. Установите высоту фрезы так. чтобы ее конец находился примерно на уровне середины боковой поперечины, а бортик-упор так, чтобы ширина выемки составляла 7 мм. Обработайте все четыре стороны готовых выемок. |

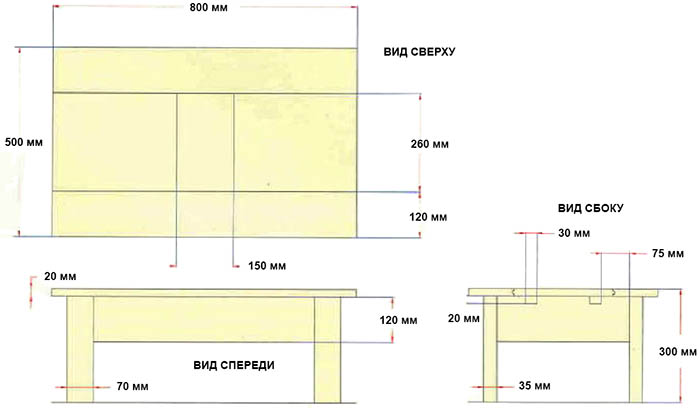

6. К раздвижным панелям снизу прикреплены опорные бруски, которые не дают панелям проседать. Торцевые поперечины должны иметь выемки для размещения этих брусков. По чертежам и снимкам сделайте разметку и ряд вертикальных пропилов ножовкой или тяговой пилой. Выньте лишнюю древесину лучковой пилой, обработайте дно выемки долотом. | 7. Прежде чем собирать раму, отшлифуйте все детали круговой шлифмашиной. Склейте детали вместе в два этапа: сначала возьмите длинные поперечины и приклейте к ним ножки. Наносите клей в пазы, а не на шипы, поскольку в последнем случае клею легче вытечь из соединения. Струбциной скрепите детали вместе, пока сохнет клей. |

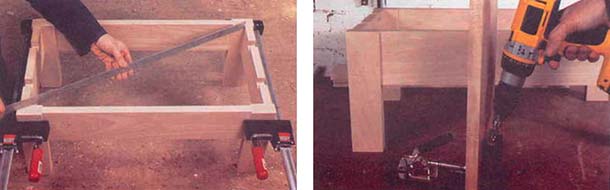

8. Затем приклейте на место короткие поперечины. Снова воспользуйтесь струбцинами, убедитесь, что конструкция получилась прямоугольной - для этого измерьте ее диагонали. Их длина должна быть одинаковой. Если длины разные, ослабьте струбцины и выправьте рамы, а затем снова затяните их. Рама должна стоять на идеально ровной поверхности и иметь опору для всех четырех ножек.
9. Когда рама будет готова, подгоните центральную поперечину. Измерьте раму и отпилите поперечину точно по мерке. Чтобы удержать поперечину на раме, воспользуйтесь шаблоном для глухого отверстия и просверлите оба конца поперечины. С помощью того же шаблона проделайте ряд отверстий по верхнему краю, чтобы крепить крышку. То же самое сделайте с боковыми поперечинами основной рамы.

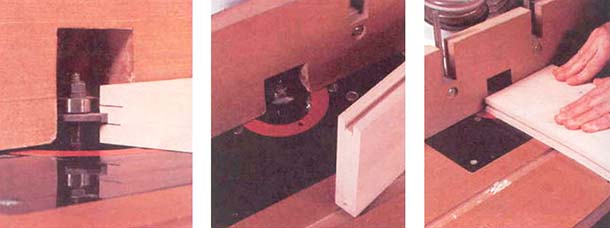

10. Подготовьте материал для столешницы. Начните с двух боковых досок. Отпилите их по длине, расположите на столе для фрезы, выпилите паз. по которому будут скользить раздвигающиеся панели. Паз должен иметь ширину 8 мм и глубину 5 мм. Воспользуйтесь пазовой фрезой диаметром 4 мм, работайте в два прохода, поворачивая доску. Благодаря этому паз будет расположен по центру ребра доски. |
11. Закончив паз, разместите доски на раме и измерьте точную длину центральной. Измерять следует от дна паза. Отпилите доску по размеру, сделайте пазы на боковых сторонах. | 12. Выпилите шипы соответствующего размера на обоих концах центральной доски. Прямозубой фрезой диаметром 18 мм сделайте неглубокие проходы с каждой стороны доски, затем примерьте паз и шип. Повторяйте, пока шип не будет плотно вставляться в паз. |

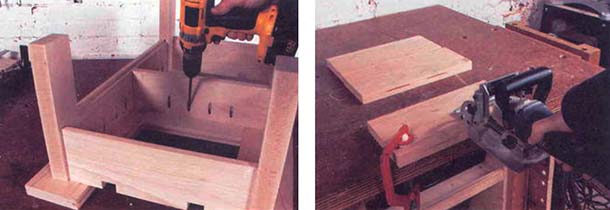

13. Прикрепите соединенные доски к раме. Важно, чтобы доски столешницы были параллельны друг другу, иначе раздвижные панели будет заедать в пазах. Разместите доски на раме, капните немного клея в середину шипа на центральной доске, но не на всю ширину шипа, чтобы он свободно входил в паз. Закрепите склеенные детали зажимами, переверните стол и скрепите шурупами, вставленными в глухие отверстия.
14. Чтобы собрать раздвижные панели, понадобится соединить встык несколько досок. На готовых панелях волокна должны идти параллельно центральной доске, иначе есть вероятность, что они разбухнут, а панель заклинит в пазах. Доски для раздвижных панелей должны иметь такую же толщину, как и все остальные доски для столешницы. Скрепляйте соединения ламельными шпонками.

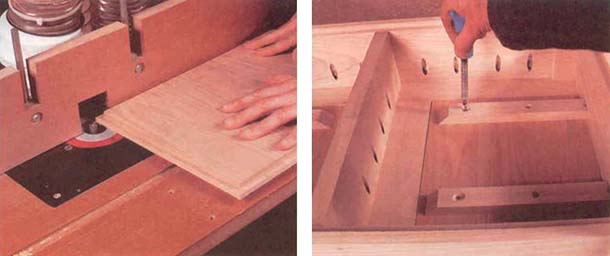

15. Панели должны быть точно пригнаны к пазам, поэтому перед началом выпиливания тщательно измерьте их. Выпилите шипы на трех сторонах панелей тем же методом, каким выпиливали шипы для центральной доски. Примеряйте детали после каждого прохода, следите, чтобы шипы получились не слишком тонкими. Панель должна легко двигаться в пазах и быть с равномерным зазором со всех сторон. После подгонки укоротите панель по размеру.
16. Поскольку по ширине раздвижные панели ни на что не опираются, необходимо предусмотреть на них с нижней стороны несущие поперечины, чтобы панели не проседали. Поперечины прикреплены тремя шурупами каждая. Отверстие для центрального просверлено и зазенковано обычным способом, а два крайних следует увеличить по длине поперечины, чтобы учесть перемещения панели. Отверстия сверлите, закрепив поперечины на панелях, позаботьтесь о том, чтобы поперечины входили в пазы на торцовых поперечинах рамы.

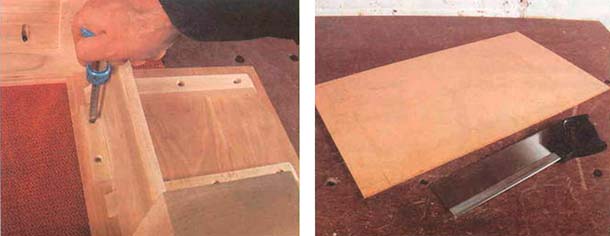

17. И, наконец, закрепите у края каждой панели короткие упоры, чтобы при раздвигании панель из пазов полностью не выезжала.
18. Когда верхние панели будут подогнаны, можно закрепить нижнюю панель. Снимите мерки и выпилите панель по ним. Ножовкой выпилите уголки для ножек. Шурупами закрепите панель на месте, чтобы ее можно было снять, если когда-нибудь с панелями возникнут какие-то проблемы.
