Рамка для зеркала из дерева, как сделать самому

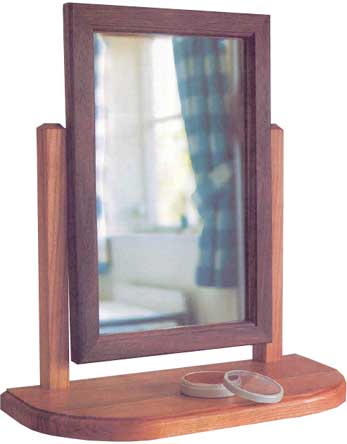

Рамка для зеркала из древесины своими руками для дома

Фрезерами особенно удобно делать длинные фаски, которыми благодаря набору фрез можно украшать изделия. Таким образом самостоятельно изготавливаются рамы для картин, фотографий или зеркал.

Фаски на раме этого вращающегося зеркала сделаны с обеих сторон одинарной фрезой, внутри вырезаны выемки для зеркала и задней панели. Дизайн подставки предельно прост, края обработаны той же фрезой.

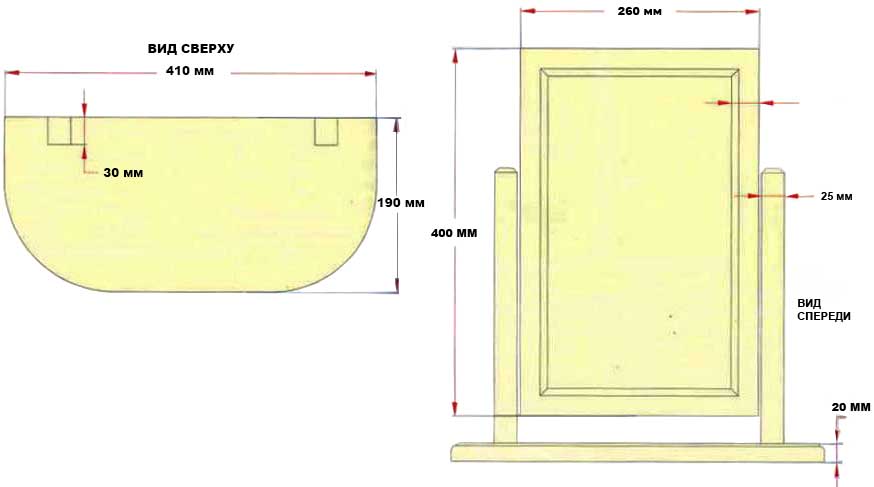

Схема сборки рамки из натурального дерева

Необходимые инструменты:

Для измерения и разметки
Электропила или лучковая пила, пила для угловой обрезки
Ленточный зажим
Дрель
Сверла 2. 3, 4 и 5 мм
Отвертка
G-образная струбцина

Список деталей:

Основание - 1 деталь из английской вишни, 410x190x20 мм
Столбики-опоры - 2 детали из английской вишни, 300x30x25 мм
Крепежный блок - 2 детали из английской вишни, 70x20x10 мм
Боковые планки рамы - 2 детали из черного ореха, 400x30x20 мм
Нижняя и верхняя планки рамы - 2 детали из черного ореха, 260x30x20 мм
Задняя панель - 1 деталь из фанеры или древплиты. 380x240x6 мм

Приспособления для фрезера:

Стол
Скругляющая фреза с подшипником
Прямозубая фреза диаметром 12 мм
Фреза для снятия фасок с подшипником

Дополнительные материалы:

Клей
Шкурка
Зеркало толщиной 4 мм, подрезанное по размеру
Шурупы и винты: 10x12 мм и 200x70 мм
Шайбы

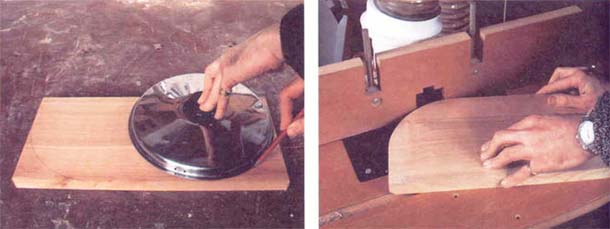

1. Выпилите основание по размеру продольной и поперечной пилами. Края следует скруглить. Можно воспользоваться шаблонами или транспортиром, но проще всего найти какой-нибудь круглый предмет подходящего диаметра, например, крышку кастрюли, придвинуть ее к углу доски и обвести по контуру. Скругляйте углы электролобзиком или лучковой пилой.

Скругляем древесину фрезой

2. Верхний край основания скруглен с помощью фрезы с подшипником. Ставьте фрезу достаточно высоко, чтобы вертикальный край нижней части фрезы врезался в поверхность. При этом край будет более четким. Край такой формы называется валиком.

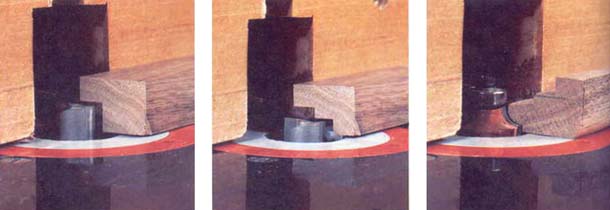

Делаем рамку из натурального дерева для зеркала

3. Чтобы изготовить раму зеркала, подготовьте древесину по размерам, приведенным в списке деталей, но на этом этапе отпиливайте доски несколько большей длины.

На внутренней поверхности деталей вам понадобится выпилить два паза. Первый, для самого зеркала, выполняется прямозубой фрезой. Он должен иметь глубину 10 мм и ширину около 5 мм при условии, что толщина зеркала 4 мм, а толщина задней панели - 6 мм.

4. Выпилите второй паз. Отодвиньте бортик-упор еще на 5 мм, уменьшите высоту фрезы, чтобы пропилить паз глубиной 6 мм. При этом будьте осторожны, поскольку уменьшается площадь опоры нижней поверхности детали. В таких случаях она чаще наклоняется в сторону фрезы, поэтому ведите ее над фрезой аккуратно. 5. Закончив пазы, смените прямозубую фрезу на скругляющую фрезу с подшипником, и с теми же установочными параметрами, что и для основания, обработайте внутренний край передней поверхности рамы.

6. Опустите фрезу и обработайте противоположную сторону рамы, чтобы край был округленным, но без валика.

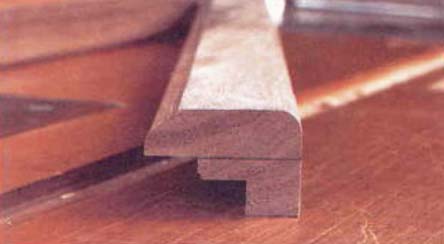

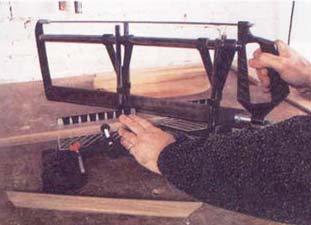

древесина с торца Пилим древесину

7. Закончив обработку края, пилой для угловой обрезки обрежьте детали для рамы по размеру.

Обработка торцов

Обработка торцов сопряжена с многочисленными сложностями, особенно на узких деталях. Не пытайтесь выполнить ее от руки, ни к чему хорошему это не приведет. Конец детали застрянет на фрезе, гладкого среза не получится.

Проще всего обрабатывать торец детали, прикрепленной к более широкой доске. Очень важно, чтобы край доски был совершенно ровным. Приложите обе детали к бортику-упору и скрепите, как показано на снимке. Можно также использовать косой упор с поддерживающей доской за обрабатываемой деталью.

Обработка торцов

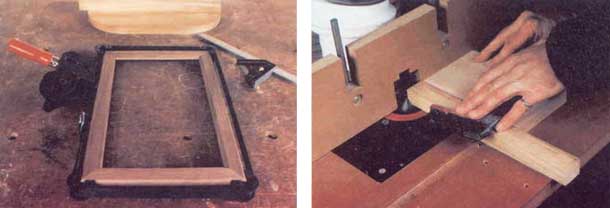

8. Склейте раму и скрепите ее ленточным зажимом. Пока сохнет клей, подготовьте опоры для зеркала. Как всегда, не обрезайте по длине детали, приготовленные по списку. Поперечное сечение опор оставьте квадратным, а сверху снимите фаски.

Поперечное сечение опор

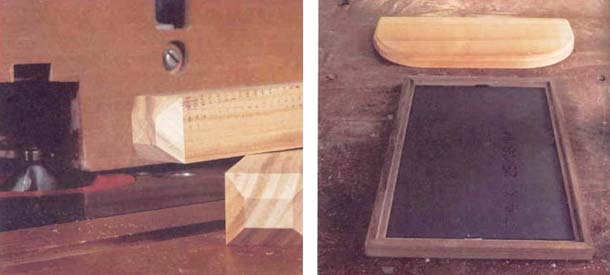

9. Для этого понадобится фреза для снятия фасок с подшипником. Выровняйте бортик- упор по подшипнику, установите фрезу достаточно высоко, чтобы фаски имели разумные размеры. Включите фрезер, медленно двигайте по нему деталь, пока фреза не врежется в доску, на которой лежит деталь.

10. Остановите фрезер, уберите опору, переверните ее и повторяйте процесс до тех пор, пока не обработаете все четыре края. Верх опоры должен выглядеть, как на снимке.

обработка рамки из древесины

11. Собранную раму отнесите местному стекольщику, чтобы он подрезал зеркало по размеру.

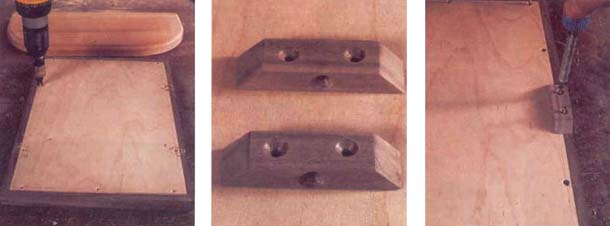

Собираем рамку для зеркала

12. Обрежьте заднюю панель по размеру так. чтобы она входила в пазы. Задняя панель крепится на шурупах, поэтому зеркало можно без труда заменить. Просверлите отверстия диаметром 3 мм по всему периметру панели и зазенкуйте их. Разместите по три отверстия по низу и по верху, а два - по бокам панели. Середина боковых сторон будет прикрыта крепежными блоками, поэтому шурупы не понадобятся. Закрепите панель шурупами 12x3. 13. Зеркало размещено между двумя опорами на крепежных блоках. Края можно спилить пилой для угловой обрезки, чтобы блоки лучше выглядели. Просверлите и зазенкуйте пару 3 мм отверстий через переднюю сторону блоков, проделайте и зазенкуйте отверстие диаметром 4 мм в боковой стороне. 14. Закрепите блоки на задней поверхности рамы, чтобы они находились точно по осевой линии, вровень с наружными краями рамы.

15. Измерьте и обозначьте положение оси вращения зеркала на опорах. Эти точки должны находиться на расстоянии 230 мм от основания и располагаться по центру опор. Просверлите направляющие отверстия 2 мм в обеих опорах. Положите зеркало лицевой стороной вниз, и просверлите отверстия через крепежные блоки в опоры. Наденьте тонкую шайбу (1.5-2,0 мм) на шуруп между опорой и крепежным блоком, чтобы обеспечить небольшой зазор, иначе рама зеркала будет задевать опоры.

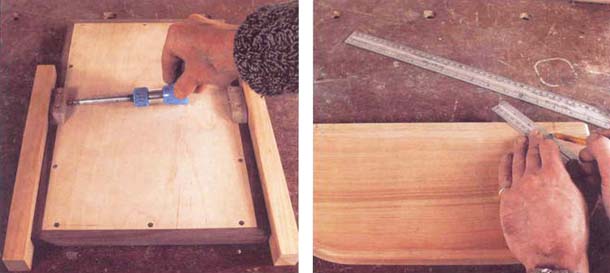

рама зеркала

16. Разметьте расположение опор на собранной раме и перенесите результаты измерений на основание зеркала. Обозначьте центральную точку каждой опоры, просверлите отверстие 5 мм в основании. Зазенкуйте снизу.

17. Обозначьте центр основания каждой опоры и просверлите направляющее отверстие 3 мм. Отверстие должно быть параллельно граням опоры, иначе будет трудно установить ее.

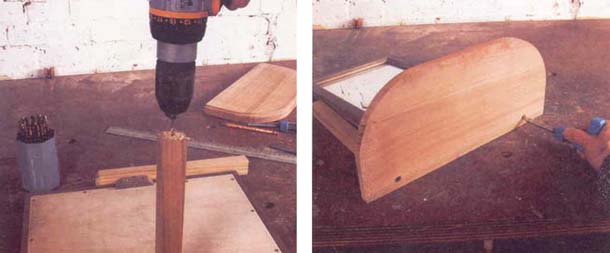

Сборка рамки для зеркала

18. И, наконец, положите зеркало лицевой стороной вверх, и закрепите опоры на основании. Вам понадобятся шурупы 70 мм длины. В отверстие каждой опоры можно капнуть немного клея, чтобы соединение было более надежным.
