Навесной шкафчик из натурального дерева, как сделать самому

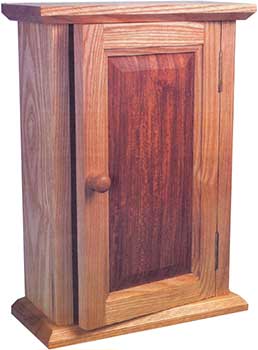

Навесной шкафчик из древесины своими руками Имея фрезер, делать шкафчики очень просто: инструмент облегчает процесс подгонки полок, изготовления дверных панелей, пазов для петель. Этот маленький настенный шкафчик снабжен внутренней полкой и традиционной дверной панелью со вставкой.

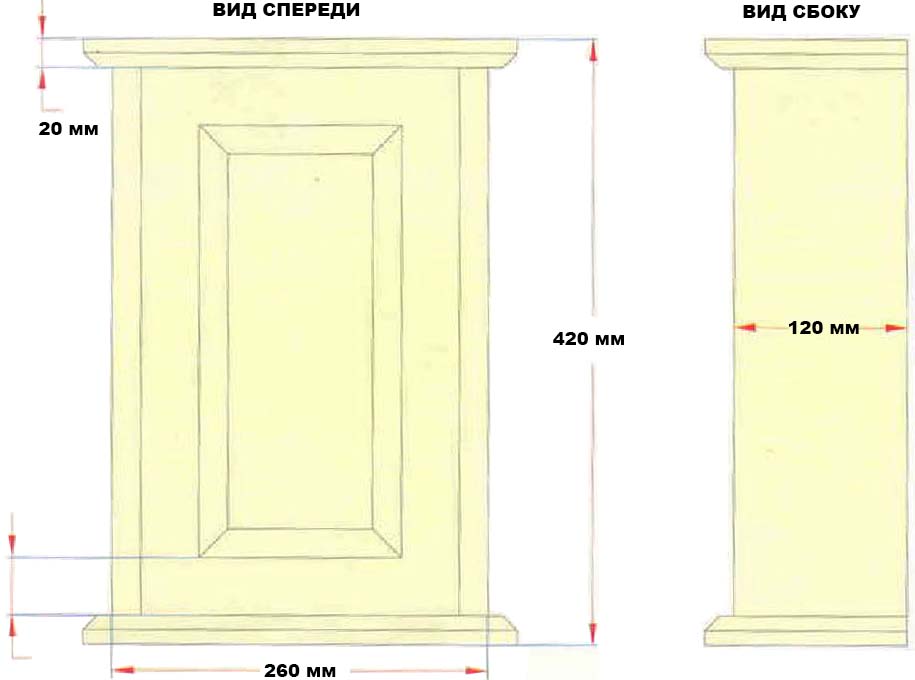

Навесной шкафчик сборочная схема

Необходимые инструменты:

Для измерения и разметки
Продольная и поперечная пила
Ламельный фрезер
Долота
Струбцины
G-образные струбцины
Рубанок
Молоток
Тиски

Приспособления для фрезера:

Стол
Прямозубая фреза диаметром 12,7 мм
Фреза для снятия фасок с подшипником
Гравировальная или профильная фреза
Филеночная фреза

Список деталей:

Верхняя и нижняя панели - 2 детали из ясеня, 300x140x20 мм
Боковины - 2 детали из ясеня, 380x120x20 мм
Полка - 1 деталь из ясеня, 225x90x12 мм
Задняя панель - 1 деталь из древплиты, 400x235x6 мм

Дверца

Поперечины - 2 детали из ясеня, 155x40x20 мм
Вертикальные детали - 2 из ясеня. 380x40x20 мм
Панель -1 деталь из розового дерева. 315x150x15 мм

Дополнительные материалы:

2 упора
Планки: 2 детали, 150x40x20 мм
Клей
Шкурка
Латунные двухстворчатые торцевые петли 2x50 мм
Защелка
Ручка
Отделочные гвозди 12 мм


1. Выпилите верх, низ и боковины по размеру. Обозначьте положение боковин на верхней и нижней панелях, они расположены на расстоянии 20 мм от края. Важно обозначить положение внутренней поверхности. Перенесите метки на другую сторону панелей.

Боковины навесного шкафа

2. Обозначьте центр каждой наружной поверхности боковин, пользуясь угольником. Убедитесь, что метка отчетливо видна: она понадобится вам для размещения ламельного фрезера. Поставьте одну из боковин на нижнюю панель, совместив край с меткой. G-образными струбцинами закрепите детали, выровняв задние края.

использование фрезера для обработки древесины

3. Чтобы соединить детали, воспользуйтесь ламельным фрезером и ориентируйтесь по его опорной поверхности. Убедитесь, что глубина выставлена для ламелей № 20. Поставьте фрезер вертикально, прижмите его к защемленному концу доски. Пропилите паз.

Не разбирая конструкцию, поверните ламельный фрезер горизонтально, выровняйте по той же отметке и оставьте паз внизу боковины. Повторите то же самое для четырех углов.

4. Следующая задача - проделать паз для закрепления задней панели. Такие пазы делаются на боковинах. Вставьте в фрезер на столе прямозубую фрезу, придвиньте боковину-упор так, чтобы наружный край фрезы находился на расстоянии 6 мм от нее. Высота фрезы должна быть около 10 мм. Обработайте внутренние задние края обеих боковин. 5. Обрабатывать верхнюю и нижнюю панели сложнее, поскольку пазы проходят не по всей длине. Обозначьте точное положение концов пазов, установив боковины на низ шкафчика. Вставьте в пазы ламели, чтобы проверить их расположение. Обозначьте конец паза возле задней поверхности основания и верха шкафчика. Продолжите линию на нижнюю и верхнюю грани панелей.

6. Разместите панель на столе для фрезера, установив фрезу как прежде. Ограничьте возможность движения по детали, чтобы паз не получился слишком длинным. Это достигается с помощью блоков-упоров, закрепленных на бортике с помощью G-образных струбцин. Установите панель на стол так, чтобы передняя метка находилась перед самой фрезой. Закрепите упор на бортике, прижмите к заднему краю доски. Передвиньте доску так, чтобы метка оказалась чуть дальше фрезы. Закрепите на бортике еще один упор, прямо перед передней поверхностью доски.

Обработка древесины

7. Чтобы сделать распил, включите фрезер и держите доску под углом на заднем блоке-упоре. Осторожно подталкивайте доску к фрезе. Когда они соприкоснутся, продолжайте слегка выдвигать их вперед, к переднему стопору. Отодвиньте доску от фрезы и выключите фрезер.

8. Готовый паз. Долотом выровняйте его концы, они должны иметь прямые углы.

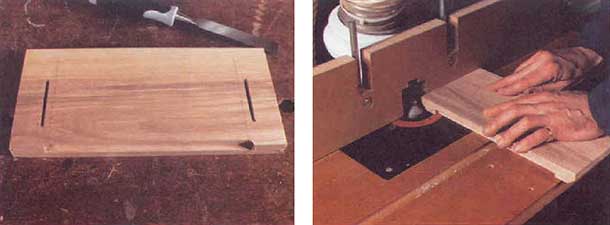

Делаем паз в древесине

9. Обработайте внутренние поверхности верхней и нижней панели фрезой для снятия фасок с подшипником. Выровняйте бортик-упор по подшипнику фрезы, сделайте несколько неглубоких проходов по краям доски, начиная с одной стороны. Задний край не обрабатывайте. После каждого прохода проверяйте профиль края доски. Продолжайте поднимать фрезер перед каждым проходом, пока не удовлетворитесь формой края.

Собираем шкафчик, шарнир приставляем

10. Соберите шкафчик, чтобы убедиться, что все детали подходят друг к другу. Перед окончательной сборкой выпилите пазы для петель. Установите петли на расстоянии 40 мм от боковых панелей. Обозначьте их положение карандашом. Панели следует устанавливать так, чтобы за край выступала только половина шарнира. 11. Чтобы установить глубину пропила, сначала вставьте прямозубую фрезу. Поставьте фрезер на ровную поверхность, отключите и опустите фрезу так. чтобы она слегка касалась доски. Затем возьмите открытую петлю и положите ее на ограничитель глубины. Опустите стержень регулятора глубины, пока он не коснется верха петли. Зафиксируйте ограничитель в таком положении, и при работе фрезер остановится точно на такой глубине. 12. Осторожно выпилите паз для петли, стараясь не выходить за линии. Обычно бывает проще сначала опустить корпус фрезера и зафиксировать его, а затем включить двигатель и погрузить фрезу в древесину, а затем повести ее вдоль линии разметки. Боковой упор должен быть установлен на ширину пластины петли. Долотом подровняйте короткие стороны паза.

13. Затем выпилите выемки для внутренней полки. Эта полка проходит не по всей ширине доски. Разметьте положение выемок по середине обеих сторон досок. Нанесите отметку на расстоянии 25 мм от переднего края каждой доски. В этом месте выемка будет заканчиваться. Положите обе доски нижними сторонами вместе на верстак, закрепите парой планок поперек, чтобы у фрезера были направляющие. Убедитесь, что планки параллельны друг другу и линии разметки.

Разметьте положение выемок в древесине

14. Фрезер размещается между планками. Глубина выемки должна составлять примерно 6 мм. Старайтесь не выходить за линии.

шкафчик готов к сборке

15. После выпиливания выемок подровняйте их короткие стороны долотом. Теперь шкафчик готов к сборке. Не пытайтесь разместить в нем полку, подождите, когда будет закончена сборка рамы.

Нанесите клей на ламельные шпонки и концы доски, сожмите собранные детали струбцинами. Проверьте прямизну углов шкафчика и дайте клею высохнуть.

16. Обозначьте место выемок, выпилите полку по длине. Обработайте ее рубанком до нужной толщины, чтобы она входила в раму шкафчика. Нанесите на края немного клея, чтобы закрепить полку. Выпилите по размеру заднюю панель, вставьте ее в пазы. Пока не закрепляйте ее. возможно, заднюю панель понадобится снять, чтобы навесить дверцу. 17. Чтобы изготовить дверь с вставной панелью, вам понадобится набор специальных профильных фрез. Ими будут обработаны края рамы, срезаны места соединений, сняты фаски с центральной панели.

18. Перед фрезерованием выпилите детали по размеру. Измерьте переднюю часть шкафчика, выпилите две вертикальных планки дверной рамы. Разместите их и измерьте расстояние между ними. Длина поперечин должна соответствовать этому расстоянию плюс ширине стыков на концах. Отпилите торцы поперечин. Установите фрезу на нужной высоте, чтобы располагать торцы правильно.

Отпилите торцы поперечин фрезером

19. Установите бортик-упор точно по линии подшипника на фрезе. Проверьте положение бортика металлической линейкой.

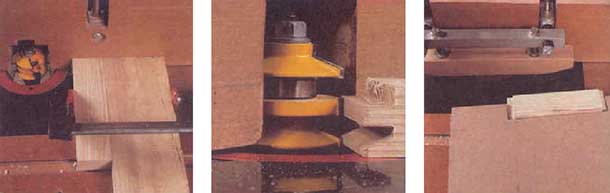

Обработка торцов фрезой

20. Обрабатывать торцы следует осторожно, поскольку поперечины на этой дверце очень короткие. Следовательно, необходимо принять дополнительные меры. Чтобы удерживать поперечину под правильным углом к фрезе, положите за ней широкую доску. Концы обеих досок прижмите к бортику-упору, закрепите их зажимом, как показано на снимке. Поперечины обрабатываются лицевой стороной на столе. Повторите то же самое на обоих концах поперечин.

21. Теперь предстоит поменять фрезу, чтобы выпилить профиль и бороздки на внутреннем крае дверной рамы.

В данном случае фрезу просто поднимают выше уровня стола. Положите поперечину лицевой стороной вниз на стол рядом с фрезой. Поднимайте фрезу, пока край пазовой фрезы не окажется точно на уровне торца. Установка этого параметра очень важна для изготовления прочного соединения.

22. Вертикальные планки и поперечины обработаны по внутренним краям и лежат лицом вниз на столе. Из-за того, что поперечины короткие, их трудно обрабатывать вручную, поэтому возьмите обрезок древплиты и отпилите часть, чтобы на оставшейся разместилась поперечина. Вместе с ней проведите поперечину над фрезой. После завершения фрезерования дверную раму можно аккуратно собрать.

23. Теперь панель предстоит обработать, чтобы она поместилась в раму. Соберите раму и измерьте ее размеры и размеры пазов. Вычтите 4 мм из значения ширины и 2 мм из значения высоты, подпилите панель по размеру. Филеночная фреза применяется для вырезания профиля панели. Это фреза большого диаметра, способная работать на медленной скорости - около 12 тысяч оборотов в минуту.

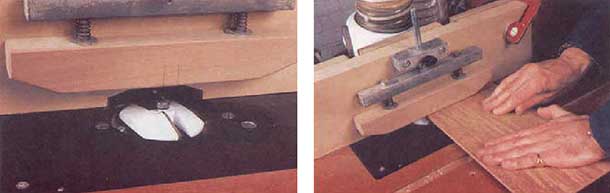

Обработка панели
24. Работайте по периметру панели, начиная с дальнего конца и делая неглубокие проходы. Не спешите, без качественной отделки у шкафчика не будет товарного вида. После каждого прохода поднимайте фрезу чуть выше. Очевидно, что обрабатываемый край станет тоньше. Продолжайте работать, пока панель не станет достаточно тонкой, чтобы пройти в паз на дверной раме. Паз должен быть достаточно узким, чтобы панель не ездила в нем. но не настолько тугим, чтобы не втиснуть в него панель.

25. Соберите дверцу насухо (без клея), чтобы проверить, как подогнаны детали, убедитесь, что все соединения достаточно тугие, и панель держится надежно. Разберите дверцу, нанесите на места соединений клей и снова соберите. Следите, чтобы клей не попал в бороздки панели. - она должна двигаться свободно, иначе может расколоться. Закрепите дверцу зажимами и дайте высохнуть.

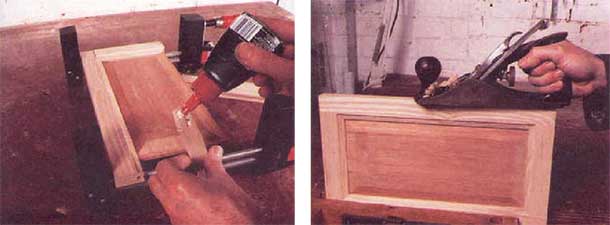

Собираем дверцу шкафа
26. Прежде чем крепить дверцу к шкафчику, необходимо подровнять ее. Рубанком выровняйте боковые стороны, чтобы дверца плотно прилегала к шкафчику с зазором не более 1 мм со всех сторон.

27. Примерьте петли, закрепите каждую одним шурупом. Откройте петли, приложите дверцу к шкафчику. Подложите под дверцу кусок шкурки, чтобы приподнять ее над нижней панелью. Разложите петли на дверце, обозначьте их положение карандашом.

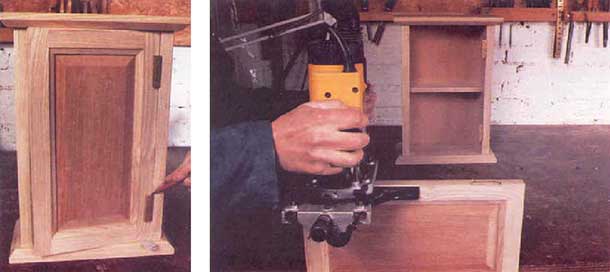

Полная сборка настенного шкафа

28. Зажмите дверцу в тисках, перенесите карандашные метки на другую сторону. Фрезером выпилите пазы для петель точно напротив пазов на шкафчике. Держите фрезер вровень с краем дверцы, поскольку ее легко опрокинуть, если надавить посильнее. Выровняйте края и углы пазов.

Временно закрепите дверцу на одном шурупе, чтобы проверить, хорошо ли она подогнана. Снимите дверцу, при необходимости исправьте недочеты. Когда дверца будет подогнана с одинаковым зазором со всех сторон, осторожно затяните все шурупы. Возьмите ручку и прикрепите ее к дверце шкафчика. И, наконец, отделочными гвоздями прибейте заднюю панель.
