Шкатулка из натурального дерева, как сделать самому

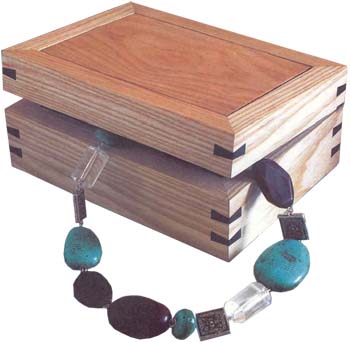

Шкатулка из натурального дерева Изготовление шкатулок - увлекательное занятие, способ найти применение небольшим обрезкам дерева, опробовать новые методы украшения и отделки. Эта шкатулочка сделана из светлой древесины ясеня, углы отделаны шпонками «ласточкин хвост» из мореного дуба. Два контрастных вида дерева сочетаются на редкость удачно. Чтобы вставить шпонки, понадобится простой зажим-шаблон, по которому можно вести фрезер.

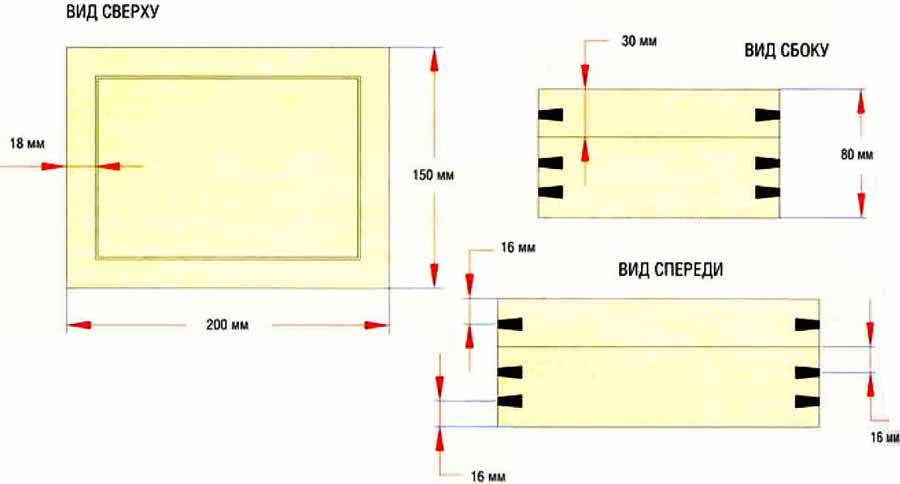

Схема сборки деревянной шкатулки

Необходимые инструменты:
Для измерения и разметки
Пила для угловой обрезки и ножовка
Гибкая тяговая пила и ножовка по металлу
Ленточный зажим
Тиски
Молоток
Электрошлифовка
F- или G-образные струбцины
Приспособления для фрезера:
Стол
Фреза для пазов «ласточкин хвост» диаметром 8 мм
Прямозубая фреза диаметром 6 мм
Дополнительные материалы:
Клей
Отделочные гвозди. 12 мм Шкурка
Рояльная петля
Список деталей:
Боковины - 2 детали из ясеня, 200x80x18 мм
Боковины - 2 детали из ясеня. 150x80x18 мм
Дно -1 деталь из фанеры или древплиты, 180x130x6 мм
Крышка - 1 деталь из ясеня, 170x125x12 мм
Шпонки «ласточкин хвост» - 1 деталь из мореного дуба, 350x40x12 мм
Шаблон крышки - 1 деталь из древплиты, 360x200x18 мм
Шаблон рамы - 2 детали из древлиты, 180x100x18 мм и 100x100x18 мм

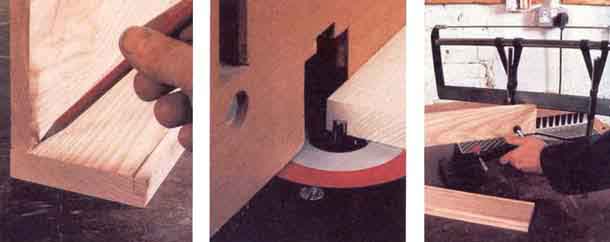

Подготовьте древесину для шкатулки

1. Подготовьте древесину. В идеале все четыре боковины должны быть выпилены из одной доски. Самый качественный обрезок древесины приберегите для крышки. Разметьте на доске толщину боковин. Обозначьте паз для дна шириной 6 мм и глубиной 10 мм. 2. На столе сделайте фрезером паз шириной 6 мм и глубиной 5 мм у самой линии разметки. Подготовьте паз для дна. 3. Закончив работать фрезером, распилите все четыре боковины пилой для угловой обрезки.
Примерно соберите все стороны и измерьте величину крышки. Крышку следует выпиливать поперек волокон, размером чуть меньше, чем требуется, чтобы учесть расширение древесины.

4. Вставьте прямозубую фрезу и подготовьте пазы по краям крышки. Высоту фрезы следует устанавливать так. чтобы в паз входил шип толщиной 6 мм. а ширину - чтобы она была одинаковой по всей крышке в собранном виде. Возможно, понадобится действовать методом проб и ошибок, поэтому сначала выберите ширину поменьше и в случае необходимости увеличьте ее.

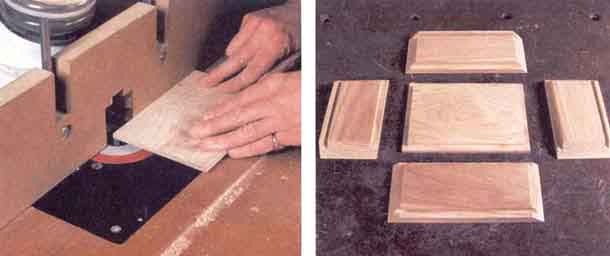

дно и четыре боковины деревянной шкатулки

5. Разложите детали шкатулки, дно и четыре боковины, приготовив их к сборке.

6. Вставьте верхнюю панель в пазы боковин и, следя, чтобы клей не попал на нее, склейте все косые соединения. Поместите собранные детали в ленточный зажим так, чтобы верхняя панель находилась по центру. Изготовьте шаблон для вставления шпонок «ласточкин хвост» (см. текст в рамке).

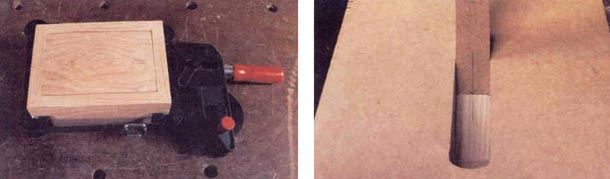

Разметьте положение шпонок

7. Разметьте положение шпонок, как показано на чертеже. Разместите направляющую планку на шаблоне, выровняв по центру прорези, обозначенной линией. Закрепите всю собранную конструкцию с помощью тисков.

Изготовление шаблона

Для опоры фрезера и направления его точно по углам понадобится шаблон. Его следует делать в соответствии с фрезером. Данный пример подойдет для фрезера с направляющей втулкой диаметром 24 мм.

Детали шаблона изготовлены из древплиты толщиной 18 мм, хотя подойдет и фанера. Начните с выпиливания верхней панели. Обозначьте ее центр, выпилите отверстие, соответствующее размеру направляющей втулки. Боковым упором пользуйтесь, чтобы направлять фрезер с прямозубой фрезой, сделайте несколько проходов, пока ширина прорези не увеличится и не будет свободно вмещать направляющую втулку. Если прорезь слегка сместится от центра, это не страшно.

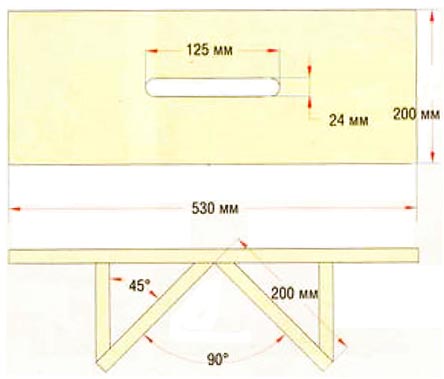

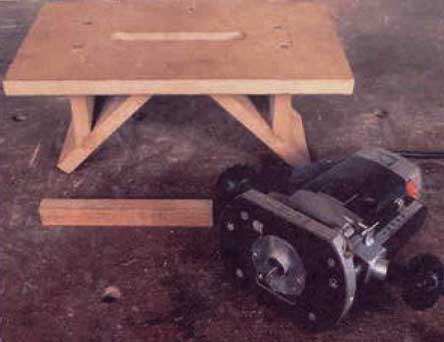

Шаблон для опоры фрезера Фрезер со столиком шоблоном

Рама под верхней панелью состоит из четырех деталей. Проследите, чтобы угол между опорами составлял точно 90 градусов, а верхняя панель лежала на них под углом 4 градуса. Опорам незачем быть такими же широкими, как верхней панели: вполне хватит 100 мм.

После распиловки и обработки краев опор сделайте прорезь на скошенных краях: она должна иметь такую же ширину, как и направляющая втулка, и длину около 40 мм. Именно здесь фреза пройдет через боковину шкатулки, для чего вам понадобится место.

Рассверлите древплиту, чтобы она не потрескалась, зазенкуйте отверстия под шурупы, чтобы они не испортили фрезер. Склейте шаблон и прочно скрепите его шурупами.

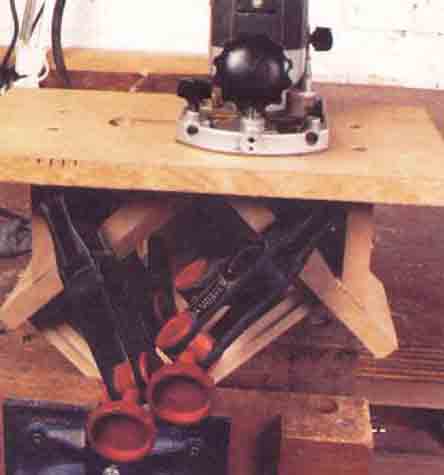

Делаем фрезой "ласточкин хвост"8. Закрепите на фрезере фрезу для пазов "ласточкин хвост" и направляющую втулку. Установите его на шаблоне, отключив питание, выровняйте по центру над шкатулкой, опустите фрезу так. чтобы она едва касалась верхнего угла. Зафиксируйте в таком положении, затем установите ограничитель глубины, чтобы глубина прохода не превышала 10 мм. Передвиньте фрезер обратно к началу прорези. Опустите корпус на установленную глубину и зафиксируйте его в таком положении.

Включите фрезер и плавно проведите им вдоль прорези, делая пропил через угол шкатулки. Двигайтесь медленно, чтобы пропил получился чистым, без надломов в том месте, где фреза выходит из древесины. Выключите фрезер, но оставьте его зафиксированным в прежнем положении. Как только двигатель остановится, выньте фрезер из прорези, переставьте шаблон на следующую линию. Повторяйте процедуру, пока пропилы не будут сделаны на всех уголках.

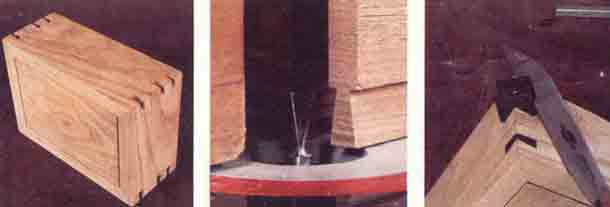

Схема сборки шкатулки деревянной

9. После фрезерования всех четырех углов можно переходить к установке шпонок. Чтобы изготовить шпонки, разместите фрезер на столе и воспользуйтесь фрезой для пазов «ласточкин хвост». Ваша задача - вырезать одну длинную деталь, которую затем можно подгонять для различных пазов.

10. Установите фрезу для пазов «ласточкин хвост» как показано, чуть выше упора, чтобы пропилы получались неглубокими. Сделайте проход с каждой стороны доски, затем примерьте готовые шпонки. Перенесите бортик-упор подальше и сделайте еще один проход, если деталь слишком длинная. Продолжайте, пока шпонка не будет плотно входить в паз.

В идеале ее следует сузить молотком. Когда результаты процесса подгонки вас устроят, отпилите край доски с фаской и разрежьте его на короткие отрезки.

11. Примерьте шпонки. Приблизительно распилите их по длине, приклейте на место. Когда клей высохнет, обрежьте края шпонок тяговой пилой. Если у вас ее нет, подойдет и ножовка: главное, не повредить стенки шкатулки. При опиловке шпонок защитите стенки тонким пластиком или прессшпаном. В завершение обработайте шпонки шлифмашиной или шлифовальным бруском.

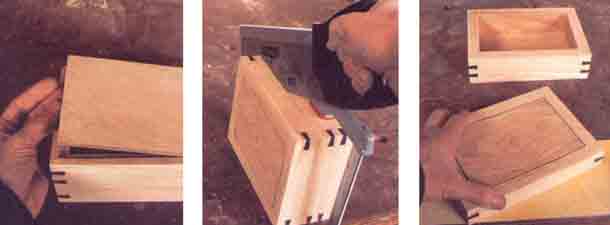

Осторожно выпилите дно шкатулки по размеру

12. Осторожно выпилите дно шкатулки по размеру, чтобы оно плотно садилось s пазы. Нанесите в пазы немного клея и закрепите дно отделочными гвоздями. 13. Пора выпиливать верх шкатулки. Нанесите карандашом линию по всем сторонам шкатулки точно на расстоянии 30 мм от верха. Поставьте шкатулку набок на верстак и закрепите F- или G-образными струбцинами. Ножовкой осторожно отпилите крышку по карандашной линии, по мере работы поворачивая шкатулку. 14. Отделив крышку от шкатулки, закрепите ее на верстаке и возьмите лист шкурки. Обработайте края крышки и шкатулки, чтобы снять все неровности и поплотнее подогнать две детали друг к другу.

15. Последняя задача - посадить крышку на петлю. Существует много различных видов петель, но, вероятно, проще всего работать с рояльными петлями. Их длина бывает различной, но вам понадобится подогнать ее с помощью ножовки по металлу. Расположите петлю так, чтобы шарнир выступал над задней стенкой крышки. Обозначьте положение петли на задней стенке шкатулки, вырежьте по линии неглубокий паз. пользуясь фрезером на столе.

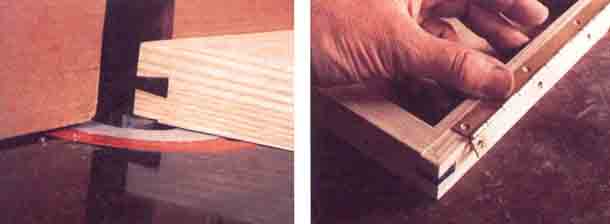

Сборка шкатулки в паз
16. Паз должен быть достаточно глубоким, чтобы вместить пластину петли и крепежные шурупы. Перед сборкой предварительно подклейте петлю к шкатулке и крышке быстросохнущим клеем, вставив в петлю прокладку и выровняв изделие. Шурупами закрепите петлю на крышке и шкатулке.
