Изготовление дверных блоков по чертежам

Деревянные дверные блоки изготовляют по рабочим чертежам на деревообрабатывающих предприятиях. Для коробок, рамок полотен и других брусковых деталей и дощатых филенок дверей применяют пиломатериалы хвойных пород 1-3 сортов. При изготовлении коробок и рамок полотен дверей допускается использование брусков, склеенных по ширине, толщине и по длине на зубчатое клеевое соединение. Влажность древесины для коробок наружных и тамбурных дверей 12±3%, а для коробок внутренних дверей и деталей дверных полотен — 9±3%.

На деревообрабатывающих предприятиях продольный и поперечный раскрой пиломатериалов на брусковые заготовки, древесных плит на заготовки облицовок щитовых дверных полотен выполняют на круглопильных станках;

клееные по толщине, ширине и по длине заготовки изготавливают на специальных запрессовочных установках;

механическую обработку заготовок в размер и профиль поперечного сечения производят на фуговальных рейсмусовых и четырехсторонних продольно-фрезерных станках;

чистовую торцовку брусковых заготовок, нарезание на их концах шипов и проушин выполняют на шипорезных и фрезерных круглопильных станках;

выборку гнезд и сверление отверстий — на долбежных и сверлильно-пазовых станках;

механическую обработку деталей облицовок и заполнений щитовых дверных полотен производят на круглопильных станках;

сборку коробок и рамочных полотен дверей выполняют на сборочных станках, склеивание щитовых полотен — в прессах.

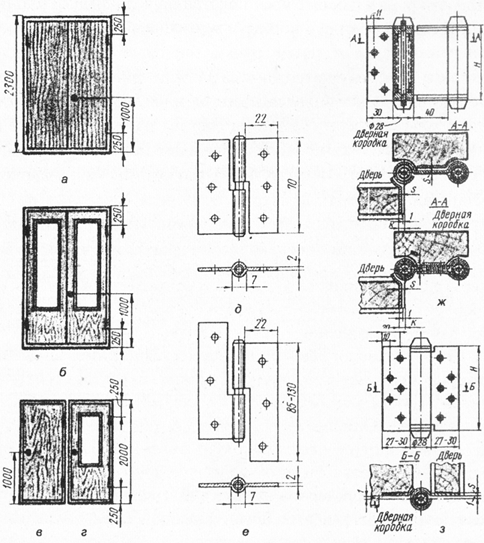

Примерные места врезки дверных приборов: а — дверь двупольная щитовая; б — дверь двупольная остекленная; в — дверь однопольная щитовая глухая; г — дверь-однопольная щитовая остекленная; а — петля накладная ПН; е — петля накладная фигурная ПНФ; ж— петля дверная пружинная двусторонняя ПНД; з — петля дверная пружинная односторонняя ППО

Дверные блоки изготавливают с применение ручных и электрических инструментов или на деревообрабатывающих станках. Изготовление брусков и сборка дверных коробок осуществляется по рабочим чертежам, предварительно выполняется разметка заготовок и деталей. Изготовление филенчатых дверных полотен включает брусковые и щитовые детали. Доски по разметке раскраивают на заготовки, бруски, рамки, на фрезерных станках обрабатывают заготовки в размер и профиль. Для склеивания дощатых филенок прифуговывают кромки. Их склеивают кромками в столярные щиты с запрессовкой и выдержкой до отвердения клея в струбцинах или ваймах.

Размечают и бруски полотен. На разметочный стол кладут два вертикальных бруска, отмеряют высоту дверного полотна и проводят линию. Выполняют разметку горизонтальных брусков, на их концах предусматривают шипы. При продольной разметке учитывают толщину шипа и ширину паза. Выбирают гнезда под шипы. Выборка паза и снятие фаски производится на фрезерном станке. Выполняют предварительную сборку рамки дверного полотна с целью проверки прямоугольности и подгонки угловых соединений. Одновременно снимают размеры длины и ширины филенок с учетом того, что между их кромками и доньями пазов необходим зазор 2 мм на возможное набухание филенок и брусков двери.

После технологической выдержки склеенные заготовки филенок строгают в размер по толщине. Проверяют толщину, плоскостность, параллельность их пластей линейкой и штангенциркулем. Опиливают по периметру, обеспечивая размеры по длине и ширине, скашивают края филенок фугарейным рубанком. Обработку филенок по периметру и формированию производят на фрезерном станке с помощью шаблона. Убирают один вертикальный брус собранной обвязки и в пазы остальных брусков вставляют филенки, подгоняя их. На все шипы наносят клей и производят запрессовку дверного полотна в винтовой или гидравлической вайме. Все угловые соединения скрепляют деревянными или металлическими нагелями, устанавливая в каждое соединение по два нагеля.

Пласти склеенного дверного полотна зачищают рубанком или фуганком, на шлифовальном станке снимают провесы, получая ровные и гладкие поверхности. Пригонку дверного полотна в четверти коробки делают путем строгания кромок полотна или на фрезерном станке. Зазор между дверным полотном и четвертью коробки составляет 1-2 мм. В двухпольных дверях производят прифальцовку вертикальных брусков смежных полотен по их створу и зачищают на фрезерном станке. Ставят на створные края полотен нащельники, навешивают полотна на петли в четверти вертикальных брусков коробки, устанавливают замки, ручки, запорные планки. Каждое дверное полотно навешивают на две или три петли. От низа и верха полотна петли должны отстоять на 250 мм.

Технология навешивания дверных полотен состоит из окончательной их подгонки, зачистки провесов, крепления петель и устранения дефектов, которые препятствуют свободному открыванию и закрыванию элементов дверей. Элементы накладных петель крепят к коробке шурупами, саморезами. Петли должны быть врезаны заподлицо с поверхностями древесины, чтобы полотна дверей легко открывались и закрывались и не пружинили.

Дверные замки врезают на высоте 1000 мм от низа пола. Сверху и снизу двухпольных дверей ставят шпингалеты, а напротив них — личинки, в которые будут входить задвижки шпингалетов. Шпингалеты и личинки крепят шурупами или саморезами к брускам коробки. Дверные ручки укрепляют так, чтобы ключ свободно входил в замочную скважину, а отгиб ручки был направлен от четверти коробки или нащельников. На дверь, открывающуюся направо, ставят правую ручку, а на открывающуюся налево — левую ручку. Готовые дверные блоки расшивают упаковочными планками и направляют для окраски и остекления. Перевозят дверные блоки в контейнерах.
